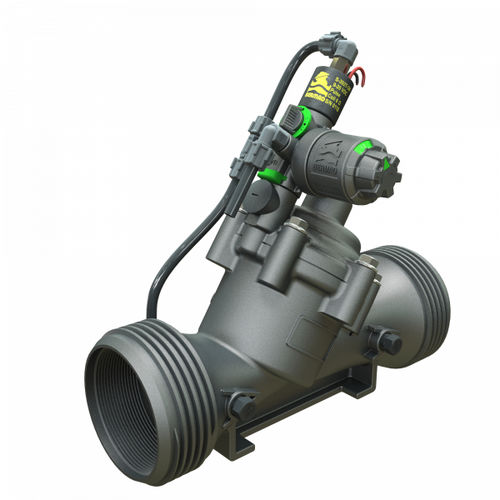

Мембранный клапан IR-12T-55-3W-X

с гидравлическим приводомс электрическим приводомпилотный

Обзор
Регулирующий клапан понижения давления с верхним пилотом BERMAD IR-12T-55-3W-X сочетает интегрированный 3‑ходовой пилот и опциональный 3‑ходовой соленоид для компактного решения plug‑and‑play, применимого в системах орошения и водообеспечения. Регулировочное колесо с высоким разрешением обеспечивает быструю и точную калибровку. Клапан снижает повышенное давление на входе до заданного постоянного давления на выходе независимо от колебаний расхода и полностью открывается при падении давления в магистрали ниже установленного значения. При наличии соленоида клапан также реагирует на электрический сигнал для открытия/закрытия.

Особенности и преимущества

• Привод от давления в линии, гидравлическое управление On/Off
  • Защищает оборудование и зоны орошения ниже по потоку
  • Полное открытие при понижении давления для надежного снабжения
• Интегрированный 3‑ходовой пилот — удобный в использовании дизайн
  • Регулировочное колесо высокого разрешения для калибровки без внешних манометров
  • Компактная "box‑size" компоновка упрощает монтаж на вентильных станциях
  • Соленоид легко устанавливается и снимается
  • Подходит для диапазона размеров до 3"
• Инженерный композитный корпус, промышленный дизайн
  • Адаптируется на объекте под различные концевые соединения
  • Устойчив к химии и кавитации для долгого срока службы
• Корпус hYflow 'Y' с конструкцией "Look Through"
  • Очень высокая пропускная способность при низком падении давления
• Унифицированная мембрана Flexible Super Travel (FST) и направляемый шток
  • Точная и стабильная регулировка с плавным закрытием
  • Требуется низкое давление для срабатывания
  • Предотвращает эрозию и деформацию мембраны

Типичные области применения

• Автоматизированные магистрали и ответвления систем орошения
• Участки с колебаниями питающего давления
• Участковые клапаны в системах капельного и дождевального полива
• Энергоэффективные сети орошения

Дополнительные опции

• 5: пластиковая точка для измерения давления
• Z: ручной селектор
• V3: Victaulic PVC адаптеры 3"
• V4: Victaulic PVC адаптеры 4"

Технические характеристики

• Модель: IR-12T-55-3W-X
• Серия: 100 Series
• Тип клапана: Редукционный клапан с верхним пилотом, интегрированный 3‑ходовой пилот и опциональная 3‑ходовая соленоидная регулировка
• Управление: Интегрированный 3‑ходовой пилот с регулировочным колесом высокого разрешения
• Принцип работы: Снижает давление на входе до калиброванной уставки на выходе независимо от расхода; полностью открывается при низком давлении в линии; электрическое управление при установленном соленоиде
• Конструкция корпуса: hYflow 'Y' "Look Through" для высокого расхода и низкого падения давления
• Материал: Инженерный композит — устойчив к химикатам и кавитации
• Мембрана/шток: Унифицированная мембрана FST с направляемым штоком
• Диапозон размеров: Разработан для диапазона до 3"
• Адаптация на месте: Адаптируем к широкому диапазону концевых соединений; опции Victaulic
• Опции: пластиковая точка для теста, ручной селектор, Victaulic PVC адаптеры (V3, V4)
