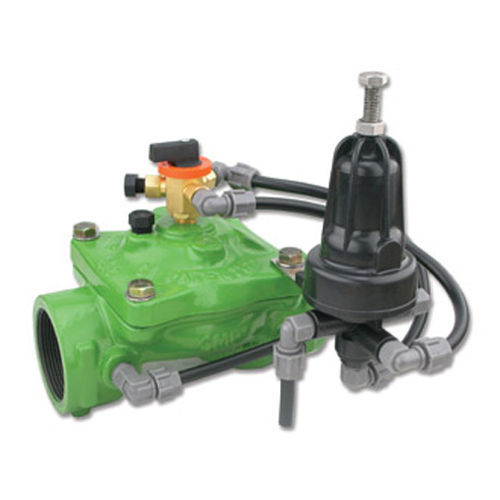

Мембранный клапан IR-420-KXZ

с гидравлическим приводомдля контролядля распределения

Обзор
Редукционный клапан BERMAD IR-420-3W-KXZ — гидравлически управляемый управляющий клапан с мембраной, снижающий повышенное входное давление до более низкого постоянного давления на выходе независимо от колебаний потребления и полностью открывающийся при падении давления в магистрали.

Гидравлическое регулирование давления

• Гидравлическое управление, приводимое в действие давлением в магистрали
• Защищает downstream-системы, поддерживая заданное выходное давление
• При падении давления в магистрали открывается полностью для обеспечения подачи

Передовая гидроэффективная конструкция корпуса

• Непрерывный потоковой канал для минимизации потерь напора
• Один подвижный элемент для упрощения динамики
• Высокая пропускная способность для орошения и промысловых сетей

Полностью поддерживаемая и уравновешенная мембрана

• Требует низкого управляющего давления
• Улучшенная регулировка при малых расходах
• Постепенное закрытие клапана для стабильной работы
• Предотвращает деформацию мембраны при переменных нагрузках

Удобство эксплуатации

• Простая настройка давления на месте
• Инспекция в системе и обслуживаемые компоненты
• Модульная конструкция для лёгкого добавления функций управления

Типичные применения

• Станции по снижению давления
• Системы с изменяющимся входным давлением (сети орошения, промышленные распределительные сети)

Дополнительные опции

• I : Узел индикатора положения
• M : Шток потока
• 5 : Пластиковая тестовая точка

Технические характеристики / Спецификации

• Модель: IR-420-3W-KXZ
• Серия: Серия 400
• Привод: Гидравлически управляемый, с мембраной
• Управление: 3‑ходовое управление с ручным селектором и пластиковыми аксессуарами управления (K)
• Функция: Снижает входное давление до постоянного давления на выходе; при падении давления в магистрали открывается полностью
• Конструкция: Гидроэффективный корпус с непрерывным потоком и одним подвижным элементом
• Мембрана: Полностью поддерживаемая и уравновешенная для низкого управляющего давления и улучшенной регулировки при малых расходах
• Типичное применение: Орошение (полевые блоки управления, распределительные линии) и промышленная распределительная сеть
• Внутренний штрихкод: 26164
