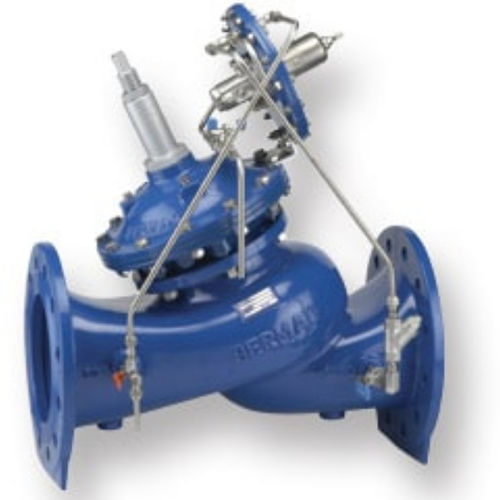

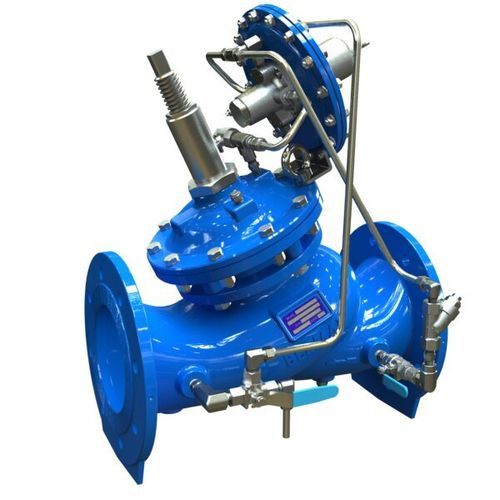

Мембранный клапан WW-790-M

с гидравлическим приводомдля регулировкидля воды

Обзор
Гидравлически управляемый клапан контроля прорыва с мембранным приводом, который измеряет уровни расхода. При обнаружении расхода, превышающего настройки, клапан закрывается и плотно блокируется до ручного сброса. Пока расход ниже настроек, клапан остаётся полностью открытым, минимизируя потери напора. Механический ограничитель расхода позволяет ограничивать ход открытия клапана и точно регулировать требуемый расход через клапан.

Ключевые особенности и преимущества

• Разработан для жестких условий
  • Отличные противокавационные свойства
  • Широкий диапазон расходов
  • Высокая стабильность и точность
  • Плотное уплотнение без подтеков
• Двухкамерная конструкция
  • Умеренная реакция клапана
  • Защищённая мембрана
  • Опциональная работа при очень низком давлении
  • Умеренная кривая закрытия
• Гибкая конструкция — простое добавление опций
• Свободный проход потока
• V-Port дроссельная заглушка (опция) — очень стабильна при малых расходах
• Обслуживание в линии — упрощённое техобслуживание
• Сертификация: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 и др.

Типичные применения

• Старые или чувствительные трубопроводные системы — предотвращение затоплений и снижение потерь воды

Применение 790-M
Надёжное и эффективное регулирование уровня и расхода для управления резервуарами и системами распределения воды.

Связанные серии и опции
Является частью серии 700 Sigma с опциями, такими как V-Port заглушка, двухкамерный привод и различные аксессуары привода/индикации положения. Доступна документация серии и информация по запасным частям для выбора размеров и вариантов.

Характеристики / Технические данные

• Модель: 790-M
• Серия: 700 Sigma Series
• Привод: гидравлический, мембранный
• Функция: контроль избыточного расхода / защита от прорыва (обнаруживает избыточный расход и закрывается, блокируясь до ручного сброса)
• Регулирование расхода: механический ограничитель хода открытия для точной настройки расхода
• Дизайн: опция двухкамерного исполнения, свободный проход потока
• Опции: V-Port дроссельная заглушка (опция для стабильности при малых расходах), аксессуары привода и индикации положения
• Обслуживание: обслуживаемость в линии для упрощённого обслуживания
• Производительность: широкий диапазон расходов, высокая стабильность и точность, отличные противокавационные свойства, плотное уплотнение
• Работа при низком давлении: опция
• Нормы и сертификации: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 и др.
• Типичные отрасли: водоснабжение, резервуары, муниципальные сети, очистка/опреснение воды, горнодобывающая/промышленность
