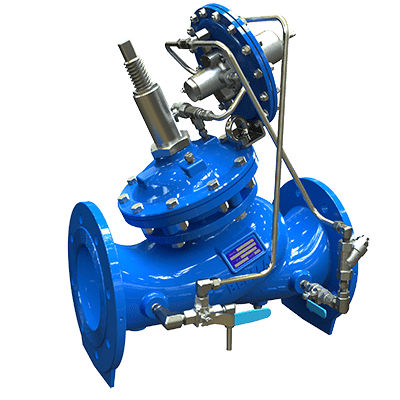

Мембранный клапан 790-M

с гидравлическим приводомдля регулировкидля регулирования расхода

Обзор
Гидравлически управляемый клапан с мембранным приводом для отключения при превышении расхода. При обнаружении расхода выше установленного значения клапан закрывается и запирается герметично до ручного сброса. При нормальном расходе клапан остается полностью открыт для минимизации потерь напора. Механический шток расхода позволяет точно ограничить ход открытия и задать разрешенный расход.

Ключевые особенности и преимущества

• Отличные антивакуумные (антиккавитационные) свойства
• Широкий диапазон рабочих расходов
• Высокая стабильность и точность регулирования
• Герметичное уплотнение при запирании
• Свободный от препятствий проход потока
• Возможность сервисного обслуживания в линии для простой эксплуатации
• Сертификации по функциональным и питьевым стандартам: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081

Конструкция и принцип работы

• Двухкамерный исполнительный механизм для смягчения реакции клапана
• Защищенная/изолированная мембрана
• Опциональная возможность работы при очень низком давлении
• Умеренная кривая закрытия для контролируемого перекрытия
• Опционный V-Port заглушка для стабильного регулирования при низких расходах
• Механический шток расхода для точного ограничения хода открытия и установки допустимого расхода

Типичные области применения

• Старые или чувствительные трубопроводные сети — предотвращение наводнений и сокращение потерь воды
• Управление резервуарами и контроль уровня/расхода в системах распределения
• Муниципальное водоснабжение, очистка/опреснение воды, промышленные и горнодобывающие системы водоснабжения

Технические характеристики

• Модель: 790-M
• Серия: 700 Sigma
• Тип: клапан контроля прорыва / контроля чрезмерного расхода
• Привод: гидравлический, мембранный
• Особенность: механический шток расхода для ограничения хода открытия
• Конструкция: двухкамерный привод (доступны опции унифицированного привода)
• Опции: V-Port заглушка, различные опции индикаторов/обратной связи по положению
• Обслуживание: привод обслуживаемый в линии для простой поддержки
• Материалы: коррозионностойкие материалы для агрессивных условий
• Сертификации: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 (и другие региональные одобрения)
• Сегмент: водоснабжение
