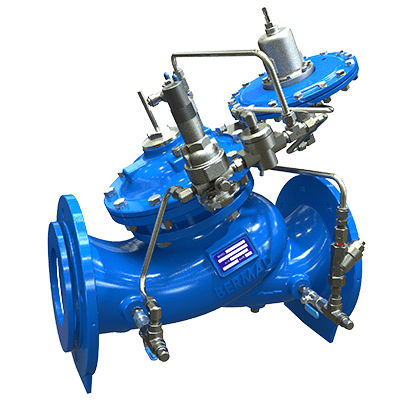

Гидравлический клапан 757-80-U

для регулирования расходадля контроля уровнядля воды

Обзор
Гидравлически управляемый регулирующий клапан для заполнения резервуаров и контроля уровня. При заполнении клапан ограничивает расход до заранее заданного максимума независимо от давления на входе или уровня резервуара и защищает главный клапан от кавитации. Клапан закрывается при заранее установленном высоком уровне и полностью открывается при снижении уровня примерно на 1 м, которое фиксируется 3‑ходовым высотным пилотом, установленным на главном клапане.

Ключевые характеристики и преимущества

• Антикавиционный дизайн, снижающий риск повреждений
• Широкий рабочий диапазон расходов
• Высокая стабильность и точность управления
• Плотное закрытие без подтеканий
• Смягчённая кривая закрытия для уменьшения гидроударов

Конструкция – двухкамерный исполнительный механизм

• Двухкамерный актуатор для смягчённой реакции клапана
• Защищённая и изолированная мембрана
• Вариант для надёжной работы при очень низком входном давлении

Опции и обслуживание

• Опциональный V‑Port дроссельный шток для стабильного управления на низких расходах
• Гибкая конструкция для лёгкого добавления функций и индикаторов положения
• Конструкция с возможностью обслуживания на месте для упрощённого техобслуживания
• Материалы, пригодные для питьевой воды и тяжёлых условий эксплуатации

Типичные области применения

• Муниципальные системы: управление уровнем для водонапорных башен и надземных резервуаров
• Заполнение резервуаров с ограничением расхода и предотвращением кавитации
• Двухуровневое управление для обновления воды
• Системы водоснабжения с приоритетом забора на вводе над заполнением резервуара
• Системы питьевого водоснабжения и противопожарные установки

Сертификация и стандарты

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081
• Другие региональные/отраслевые аккредитации по применимости

Технические характеристики

• Модель: 757-80-U
• Серия: 700 Sigma
• Тип продукта: Клапан регулирования уровня и расхода с 3‑ходовым высотным пилотом
• Управление: Гидравлически управляемый регулирующий клапан
• Функции: Ограничение расхода при заполнении; закрытие при заданном высоком уровне; открытие при снижении уровня ~1 м
• Конструкция: Двухкамерный актуатор; свободный проход потока; защищённая мембрана
• Опции: V‑Port дроссельный шток (опция); различные варианты актуаторов и индикации положения
• Обслуживание: Ремонтопригодный на месте актуатор для облегчения техобслуживания
• Материалы: Подходят для питьевой воды
• Области применения: Заполнение резервуаров, муниципальные сети, питьевая вода, противопожарные системы, промышленность и горное дело
• Внутренний код (страница): 30239
