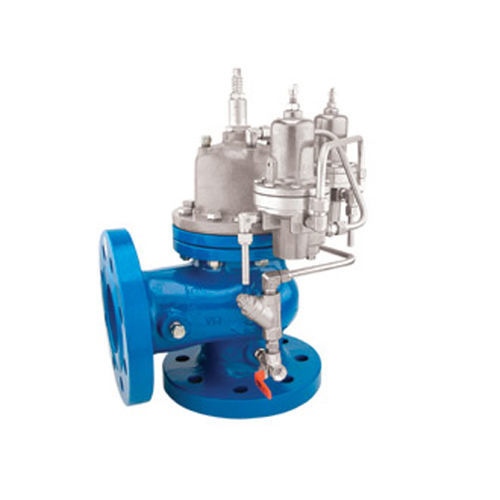

Поршневый клапан 835-M

с гидравлическим приводомдля регулирования расходас седлом

Обзор продукта
Вне магистральный предвосхищающий клапан против гидравлических ударов, гидравлически управляемый, с поршневым приводом. Открывается немедленно при падении давления, вызванном резальной остановкой насоса. Предварительно открытый клапан рассеивает возвращающуюся волну высокого давления и устраняет гидравлический удар. Затем он плавно закрывается и обеспечивает герметичность по возможности, определяемой функцией сброса, предотвращая удар при закрытии. Клапан также снимает избыточное давление в системе.

Идентификация продукта

• Модель: 835‑M
• Серия: Серия 800
• Сектор: Waterworks (перекачивающие станции)

Характеристики и преимущества

• Поршневое приведение – для работы при высоком давлении
• Привод от напора линии – независимая работа
• Простая и эффективная конструкция
  • Экономичная
  • Простота обслуживания
  • Минимум внешних аксессуаров
• Сервисируемость в линиии – простое техническое обслуживание
• Двухкамерная конструкция
  • Смягчённая реакция клапана
  • Контролируемая кривая закрытия
• Гибкая конструкция – лёгкое добавление опций
• Полупрямой поток – нетурбулентный поток
• Приподнятое седло из нержавеющей стали – устойчиво к кавитационному разрушению
• Полный проход без препятствий – надёжность
• Запорное устройство V‑Port (опция) – стабильно при низких расходах

Типичные области применения

• Перекачивающие станции – контроль гидравлических ударов и защита насосов

Технические характеристики

• Модель: 835‑M (Серия 800)
• Тип: Вне магистральный предвосхищающий клапан против гидравлических ударов, гидравлический, с поршневым приводом
• Ограничитель потока: механический шток расхода (функция предварительного открытия)
• Привод: от напора линии (независимая работа)
• Основная функция: открывается при падении давления при остановке насоса для рассеивания возвращающейся волны высокого давления; предотвращает удар при закрытии; сбрасывает избыточное давление
• Путь потока: полупрямой, полный проход без препятствий
• Седло: приподнятое седло из нержавеющей стали (устойчиво к кавитации)
• Конструкция: двухкамерная для смягчения реакции и кривой закрытия
• Обслуживание: возможно обслуживание в линии для упрощения технического обслуживания
• Опции: V‑Port для стабильности при низком расходе; доступны дополнительные опции
• Типичный сектор: Waterworks (перекачивающие станции, защита от гидравлических ударов)
• Внутренний идентификатор: 30587
