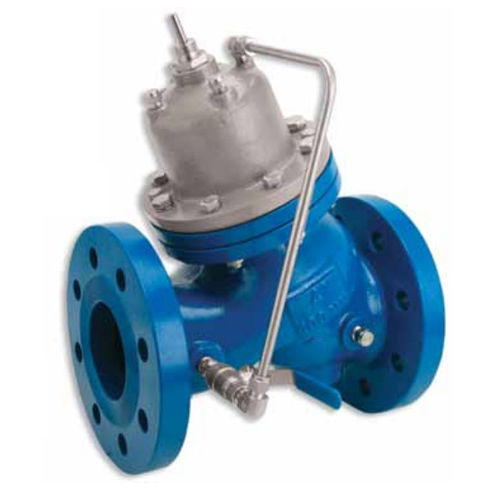

Поршневый клапан WW-820-PP

с гидравлическим приводомдля снижения давленияс седлом

Обзор
Гидравлически управляемый пропорциональный редукционный клапан с поршневым приводом, который снижает более высокое входное давление до более низкого выходного давления в фиксированном соотношении. Фиксированное соотношение редукции определяется размером клапана и типом пробки/седла.

Серия / Сегмент
Серия 800. Сегменты: водоснабжение; здания и строительство.

Ключевые характеристики и преимущества

• Поршневой привод, пригодный для работы при высоком давлении
• Пилот, приводимый давлением линии — автономная работа без внешнего питания
• Простая, обслуживаемая конструкция
  • Экономичное решение
  • Упрощённое обслуживание на линии
  • Минимум внешних аксессуаров
• Встроенная функция обратного клапана — заменяет обратный клапан диаметра трубопровода
• Возможность обслуживания на линии — простая инспекция и техническое обслуживание
• Двухкамерная конструкция
  • Смягчённая реакция клапана
  • Плавная кривая закрытия
• Гибкая конструкция — облегчает добавление опций
• Полупрямой поток — сниженная турбулентность
• Поднятое седло из нержавеющей стали — устойчиво к кавитационному повреждению
• Полносквозной проход без препятствий — сохранение пропускной способности
• Опциональный V‑Port дроссельный пробка — стабильное поведение при низких расходах

Типичные области применения

• Первый ступень в двухступенчатых системах снижения давления
• Муниципальные и национальные сети — снижение давления в ниспадающих трубопроводах
• Насосные станции — минимизация кавитации и шума в циркуляционных клапанах

Замечания по конструкции и работе

• Гидравлическое управление с поршневым приводом для работы в условиях высокого давления
• Фиксированное соотношение редукции, определяемое размерами клапана и типом пробки
• Пилот, приводимый давлением линии, обеспечивает автономную работу без внешнего источника энергии
• Двухкамерная схема и смягчённое закрытие уменьшают гидравлические удары и обеспечивают стабильную реакцию

Технические характеристики

• Коммерческое обозначение (модель): 820-PP
• Серия: Серия 800
• Тип привода: Поршневой
• Режим работы: Гидравлически управляемый, пилотируемый давлением линии
• Характер потока: Полупрямой / нетурбулентный
• Седло: Поднятое седло из нержавеющей стали (устойчиво к кавитации)
• Конструктивные особенности: Двухкамерная конструкция; встроенная функция обратного клапана; полносквозной проход без препятствий
• Опция: V‑Port дроссельный пробка для стабильной работы при малых расходах
• Область применения: Высоконапорный режим; обслуживание на линии для упрощения техобслуживания
• Типичное применение: Снижение давления (первый ступень двухступенчатых систем), регулирование давления в ниспадающих трубопроводах, защита насосных станций
• Внутренний код / штрихкод: 30551
