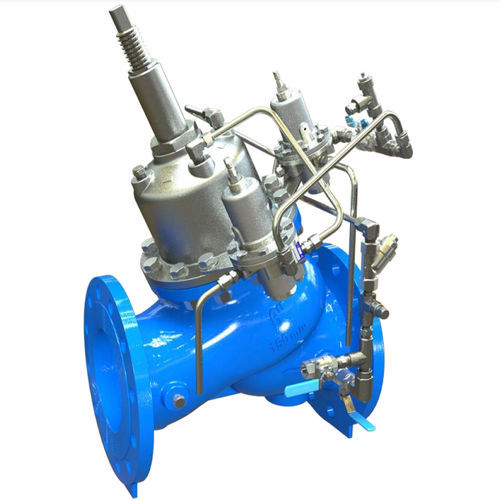

Поршневый клапан 835-M

гидравлическийс гидравлическим приводомдля регулировки

Обзор Гидравлически управляемый, поршневой, автономный предвосхищающий клапан против гидроудара, модель 835‑M (серия 800). Клапан открывается мгновенно при падении давления, вызванном резкой остановкой насоса, чтобы предварительно открыться и рассеять возвращающуюся волну высокого давления, предотвращая гидроудар. Закрывается плавно и герметично по мере возможности функции разгрузки, чтобы избежать ударов при закрытии; также осуществляет разгрузку избыточного давления системы.

Особенности и преимущества

• Поршневой привод — подходит для работы при высоком давлении
• Привод от давления в магистрали — автономная работа без внешнего питания
• Простая конструкция
  • Экономичное решение
  • Низкое обслуживание
  • Минимум внешних аксессуаров
• Обслуживание в линии — упрощённое техобслуживание и сокращение простоев
• Двухкамерная конструкция
  • Смягчённая реакция клапана
  • Контролируемая кривая закрытия
• Гибкая конструкция — простота добавления опций
• Полу-прямой поток — нетурбулентный путь потока для улучшенной гидравлической работы
• Поднятое седло из нержавейки — стойкое к кавитации
• Беспрепятственный полный проход — надёжный беспрепятственный поток
• Опциональный V‑Port заглушка — стабильное регулирование при малых расходах

Типичные области применения

• Насосные станции — управление и разгрузка гидроударов

Технические характеристики

• Модель: 835‑M
• Серия: Серия 800
• Тип изделия: предвосхищающее клапанное устройство против гидроудара
• Привод: гидравлический, поршневой
• Расходный шток: механический шток расхода
• Конструкция: двухкамерная
• Седло: приподнятое, нержавеющая сталь (стойкое к кавитации)
• Путь потока: полу‑прямой поток, беспрепятственный полный проход
• Опции: V‑Port заглушка для стабильности при низких расходах
• Обслуживание: в линии, упрощённое техническое обслуживание
• Типичное применение: насосные станции для управления и разгрузки гидроударов
• Внутренний код продукта / штрихкод: 30587
• Доступная документация: страница продукта (метрическая и имперская), IOM, руководство по заказу Серии 800, инженерные документы Серии 800, CAD‑ресурсы
