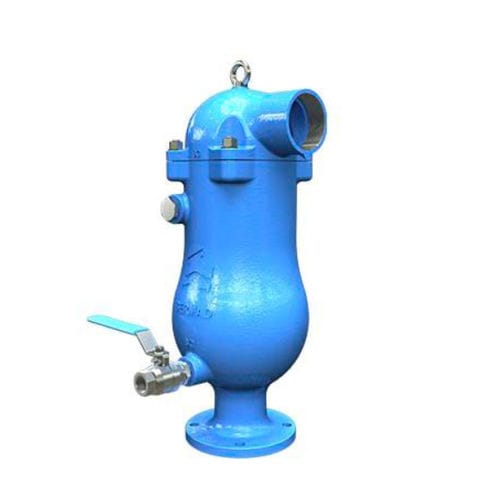

Воздушный разгрузочный клапан WW C80

газовыйнизкого давлениядля трубопровода

Описание

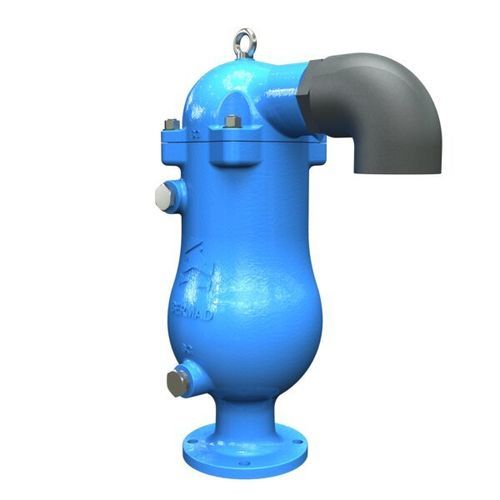

BERMAD C80 — комбинированный воздушный клапан, спроектированный для сетей сточных и канализационных вод. Он удаляет воздух при заполнении трубопровода, эффективно выпускает воздушно‑газовые карманы из напорных труб и допускает поступление большого объёма воздуха при осушении сети. Удлинённый корпус и нижний поплавок уменьшают контакт жидкости с верхним механизмом. Аэродинамическая конструкция с двойным отверстием и опциональное устройство защиты от гидроударов (SP) обеспечивают улучшенную защиту от накопления воздуха/газа и образования вакуума, а также эффективное уплотнение при низком давлении.

Особенности и преимущества

• Прямоточный корпус для более высоких расходных характеристик.
• Динамическое уплотнение, работающее при низком давлении (0,8 psi; 0,05 bar).
• Удлинённый корпус и нижний поплавок препятствуют контакту твёрдых частиц с рабочими узлами.
• Два сервисных отверстия (верхнее и нижнее) 1" (DN20) BSPT или NPT для промывки и слива.
• Резьбовой боковой выход (3"; DN80) для подключения устройств Surge Protection (SP) или Inflow Prevention (IP).
• Компактная, простая и прочная конструкция с внутренними деталями, полностью устойчивыми к коррозии, что уменьшает обслуживание и увеличивает срок службы.
• Двойное отверстие и опциональные устройства SP/IP для улучшенной работы при вакууме и гидроударах.
• Заводская проверка и контроль качества: испытания характеристик и спецификаций на специализированном стенде, включая условия вакуума.

Типичные области применения

• Насосные станции: удаление воздуха и предотвращение вакуума.
• Трубопроводы для нечистой воды: защита от накопления воздуха/газа и образования вакуума на подъёмах, в местах изменения уклона и при переходах.
• Очистные сооружения сточных вод: удаление воздуха и защита от накопления газа и формирования вакуума.

Доступная документация (выборочно)

• C80 - Страница продукта (метрическая)
• C80 - Страница продукта (имперская)
• C80 - IOM (Монтаж, Эксплуатация и Техническое обслуживание)
• C80 - Запчасти
• WW – Air Valves - Ordering Guide
• Air Valves – руководство для проектировщика систем - Engineering

Технические характеристики

• Модель: C80
• Серия: Air Valves Series
• Материал корпуса: ковкий чугун
• Конструкция: удлинённый корпус и нижний поплавок для ограничения контакта твёрдых частиц с внутренним механизмом
• Отверстие: аэродинамическая конструкция с двойным отверстием
• Сервисные порты: два (верхний и нижний) 1" (DN20) BSPT или NPT для промывки и слива
• Боковой выход: резьбовой 3" (DN80) для SP или IP
• Уплотнение: динамическое уплотнение эффективно при низком давлении (0,8 psi; 0,05 bar)
• Внутренние детали: полностью коррозионно‑стойкие
• Опции: Surge Protection (SP) или Inflow Prevention (IP)
• Сертификации / Стандарты: SAI AS4883 (Австралия)
• Испытания: заводские испытания производительности и спецификаций, включая условия вакуума
