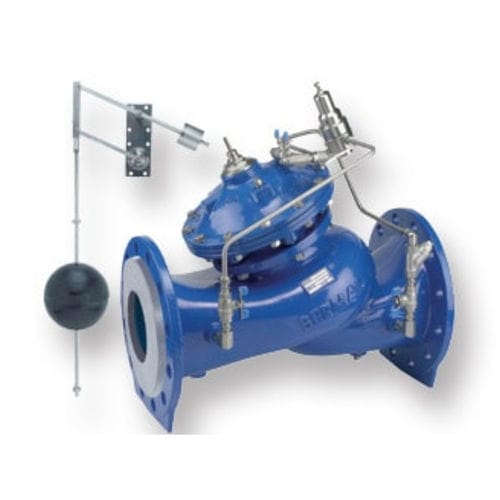

Мембранный клапан WW-757-66-U

гидравлическийс гидравлическим приводомс поплавком

Обзор продукта
Гидравлически управляемый регулирующий клапан для управления заполнением резервуара и поддержания уровня. При заполнении клапан ограничивает расход до заранее заданного максимума независимо от колебаний давления на всасывании или уровня резервуара; конструкция снижает риск кавитации. Заполнение выполняется гидравлически управляемым, немодулирующим двухуровневым вертикальным поплавком, который открывается при заданном низком уровне и герметично закрывается при заданном высоком уровне.

Особенности и преимущества

• Антикавитационная конструкция для увеличения срока службы
• Широкий диапазон расходов с устойчивым регулированием
• Высокая стабильность и точное управление уровнем
• Герметичное закрытие без подтекания на высоком уровне
• Свободный от препятствий проток для минимизации потерь давления
• Опциональный V‑Port заглушка для устойчивого управления при малых расходах
• Конструкция, допускающая обслуживание на линии для упрощения техобслуживания
• Материалы и исполнение подходят для питьевой и технической воды (см. сертификаты)

Двухкамерная конструкция

• Смягчённая реакция клапана для плавной работы
• Защищённая диафрагма для повышенной надёжности
• Опция работы при очень низком входном давлении
• Смягчённая кривая закрытия для снижения гидроударов

Гибкая конструкция

• Модульные опции: V‑Port заглушка, индикаторы положения, концевые выключатели, передатчики положения и т.д.
• Простая интеграция и модернизация существующих установок

Типичные применения

• Заполнение резервуаров и регулирование расхода
• Предотвращение кавитации при операциях заполнения
• Двухуровневое управление для обновления воды в коммунальных и промышленных системах

Технические характеристики

• Модель: 757-66-U
• Серия: 700 Sigma Series
• Тип: Гидравлически управляемый клапан регулирования уровня и расхода
• Поплавок: Немодулирующий двухуровневый вертикальный поплавок (открывается при заданном низком уровне, герметично закрывается при заданном высоком уровне)
• Привод: Двухкамерный привод с защищённой диафрагмой
• Проток: Свободный от препятствий проход потока
• Опции: V‑Port заглушка для устойчивости при малых расходах
• Обслуживание: Возможность обслуживания на линии
• Уплотнение: Герметичное закрытие без подтекания
• Применения: Резервуары, муниципальные сети, водные ресурсы, насосные станции, орошение
• Сертификации / стандарты: EN‑1074, NSF/ANSI 61/372, WRAS, AS 5081 (и другие)
