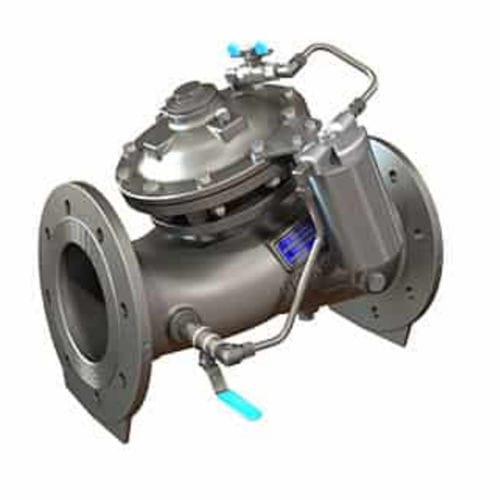

Мембранный клапан MN-720-PD

с гидравлическим приводомдля контролядля снижения давления

Обзор
Гидравлически управляемый редукционный клапан с диафрагменным приводом, предназначенный для понижения более высокого давления на входе до фиксированного более низкого давления на выходе. Модель MN-720-PD серии 700 Sigma компании Bermad — косопаттернный (скошенный) седельный клапан с узлом седла и съемным унифицированным исполнительным механизмом с двойной камерой. Гидродинамический корпус обеспечивает беспрепятственный проход потока и хорошую модуляцию при больших перепадах давления, снижая кавитацию и шум в тяжёлых условиях эксплуатации.

Идентификаторы

• Модель: MN-720-PD
• Производитель: Bermad
• Тип: Пропорциональный редукционный клапан
• Серия: 700 Sigma Series
• Сегменты: Водоснабжение / Горная добыча / Промышленность

Характеристики и преимущества

• Защита от несанкционированного вмешательства
• Высокие антикавитационные характеристики
• Широкий диапазон расходов и высокая способность к модуляции
• Высокая стабильность и точность управления
• Плотное уплотнение без подтеков
• Беспрепятственный поток для эффективного управления при высоких перепадах давления
• Модульная конструкция для лёгкого добавления опций

Конструкция исполнительного механизма с двойной камерой

• Защищённая диафрагма
• Быстрый отклик на внезапные изменения условий системы
• Исполнительный механизм снимается единым блоком для упрощённого обслуживания на месте

Доступная документация

• PDF страницы продукта и брошюра для MN-720-PD
• Руководство по установке, эксплуатации и техническому обслуживанию (IOM) для MN-720-PD
• Брошюры серии 700 Sigma и перечни запчастей
• Руководство по заказу и инженерная документация

Технические характеристики

• Привод: Гидравлический, с диафрагменным управлением
• Функция: Снижение давления по фиксированному отношению (пропорционально)
• Конструкция: Скошенный седельный (глоб) клапан с узлом седла
• Исполнительный механизм: Унифицированный блок с двойной камерой, съёмный как единый блок
• Поток: Гидродинамический корпус для беспрепятственного потока и эффективной модуляции
• Рабочие характеристики: Предназначен для больших перепадов давления с минимальной кавитацией и низким уровнем шума
• Материалы: Соответствуют требованиям горнодобывающей и тяжёлой промышленности
