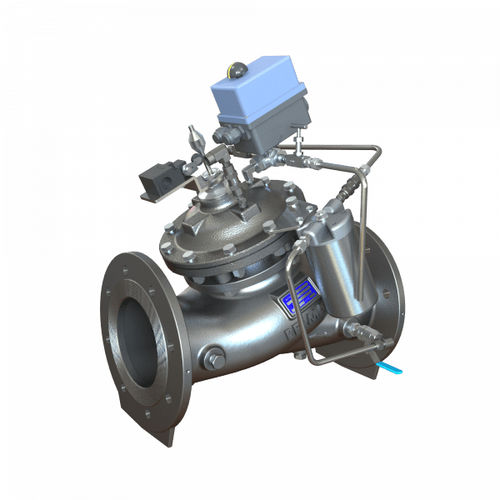

Мембранный клапан MN-740

гидравлическийс гидравлическим приводомдля контроля

Обзор
Гидравлически управляемый клапан управления бустерным насосом, полностью открывающийся или закрывающийся по электрической команде. Предназначен для изоляции насоса при пуске и останове для предотвращения гидроударов в трубопроводе. MN-740 (серия 700 Sigma) — мембранный клапан косого исполнения (globe) с унифицированным двухкамерным приводом и гидродинамическим корпусом для беспрепятственного высокого расхода.

Ключевые характеристики

• Гидравлический саморегулирующий принцип с электрическим управляющим сигналом — для базовой работы не требуется постоянное внешнее энергоснабжение.
• Главный клапан доступен в исполнении Normally Open (NO) или Normally Closed (NC).
• Гидродинамический широкий корпус типа globe обеспечивает более высокие коэффициенты пропускной способности (Kv/Cv) и сниженные потери давления.
• Интегрированная пружинная обратная функция заменяет обратный клапан линейного размера и обеспечивает отказобезопасное механическое закрытие.
• Каплеустойчивая уплотнение и конструкция, устойчивая к вмешательствам, подходят для тяжёлых условий эксплуатации.
• Унифицированный двухкамерный привод: полное силовое открытие/закрытие (опция B) и съёмный как единый блок для упрощённого обслуживания в линии.
• Модульная гибкая конструкция для лёгкого добавления опций; свободный от препятствий путь потока.

Применение

• Управление и защита насосов в насосных станциях повышения давления и распределительных сетях водоснабжения.
• Горнодобывающие и промышленные насосные системы, требующие изоляции насоса при пуске/останове для предотвращения гидроударов.
• Муниципальные водопроводы и крупномасштабные насосные установки.

Опции / примечания

• Стандартная конфигурация или с независимой проверкой потока (код "2S").
• Опция двухкамерного привода (опция "B") для полного силового открывания/закрывания.
• Дополнительные пилотные элементы, аксессуары и варианты материалов доступны в технической документации.

Характеристики / технические данные

• Модель: MN-740
• Серийное обозначение: 700 Sigma Series
• Тип продукта: Клапан управления насосом / Быстрый активный обратный клапан
• Привод: Гидравлический, мембранный; электрическое управление для командных сигналов
• Приводной модуль: Унифицированный двухкамерный привод, снимаемый как единый блок, обслуживаемый в линии
• Корпус клапана: Косое исполнение типа globe, гидродинамический дизайн для беспрепятственного потока и высокого Cv/Kv
• Функция обратного клапана: Пружинная, заменяет обратный клапан линии и обеспечивает отказобезопасное механическое закрытие
• Уплотнение: Каплеустойчивое
• Конструктивные характеристики: Устойчив к вмешательствам, подходит для горнодобывающей и тяжёлой водоподачи
• Опции: Независимая проверка потока (2S), полное силовое открытие/закрытие (опция B), другие модульные опции
• Типичное применение: Предотвращает гидроудары путем изоляции насоса при пуске/останове
