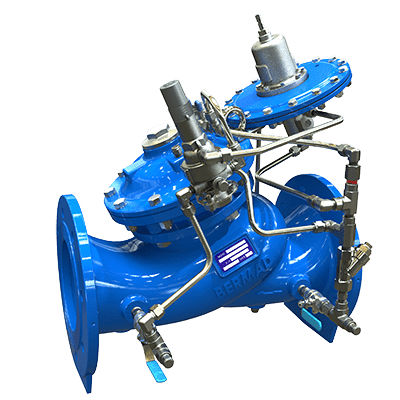

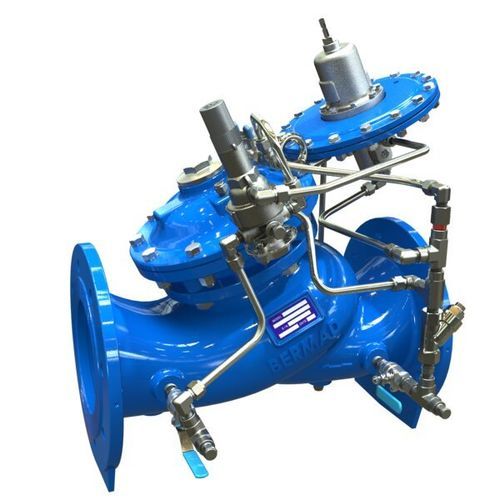

Мембранный клапан WW-753-80 EN/ES

с гидравлическим приводомс контролируемым приводомдля контроля уровня

Обзор продукта
Гидравлически управляемый клапан регулирования уровня и поддержания давления, предназначенный для управления наполнением и уровнем резервуара. Во время наполнения клапан поддерживает минимальное давление на входе независимо от колебаний расхода или уровня резервуара. Клапан перекрывается при заданном верхнем уровне и полностью открывается при снижении уровня примерно на 1 м (3 фута), что фиксируется 3‑ходовым высотным пилотом, установленным на основном клапане.

Серия / Модель
Серия 700 Sigma / Модель 753-80

Особенности и преимущества

• Двухкамерный привод для сглаженного срабатывания и защиты мембраны
• 3‑ходовой высотный пилот для детектирования уровня и повторяемого открытия/закрытия
• Спроектирован для хорошей стойкости к кавитации и широкого диапазона расхода
• Герметичное уплотнение без подтекания; высокая стабильность и точность
• Проточная часть без препятствий; опциональный V‑Port для стабильного управления на малых расходах
• Конструкция, допускающая обслуживание на месте (in‑line)
• Соответствует стандартам для питьевой воды и функциональным требованиям: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081

Типичные применения

• Муниципальные системы — управление уровнем для водонапорных башен и возвышенных резервуаров
• Двухуровневое управление для обновления воды в резервуарах
• Системы водоснабжения — приоритизация подачи сверху относительно заполнения резервуара
• Сети питьевого водоснабжения и противопожарные системы

Примечания по эксплуатации
Клапан оснащён 3‑ходовым высотным пилотом, установленным на основном клапане, который отслеживает изменение уровня; при снижении уровня примерно на 1 м клапан полностью открывается, а при достижении заданного высокого уровня закрывается. Клапан также выполняет функцию поддержания давления, сохраняя минимальное входное давление при наполнении несмотря на колебания расхода или уровня.

Технические характеристики

• Модель: 753-80 (Серия 700 Sigma)
• Функция: регулирование уровня и поддержание давления с 3‑ходовым высотным пилотом
• Привод: двухкамерный
• Проточная часть: без препятствий
• Опции: V‑Port для стабильной регулировки на малых расходах
• Обслуживание: in‑line обслуживание
• Антикавитация: спроектирован для сопротивления кавитации
• Диапазон работы: широкий диапазон расходов; опция работы при очень низком давлении
• Уплотнение: герметичное, без подтекания
• Стандарты: EN‑1074, NSF‑ANSI 61/372, WRAS, AS 5081
