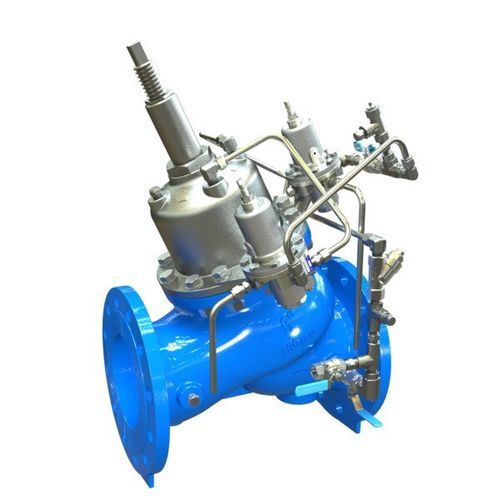

Поршневый клапан 835-M

с гидравлическим приводомдля регулировкидля регулирования расхода

Обзор
Гидравлически управляемый, поршневой, оффлайн клапан предвосхищения гидроудара (модель 835-M, серия 800). Клапан предварительно открывается при падении давления, вызванном резкой остановкой насоса, рассекая возвращающуюся волну высокого давления и устраняя гидроудар. Клапан плавно и герметично закрывается так быстро, как позволяет функция разгрузки, предотвращая гидроудар при закрытии, а также предохраняет систему от чрезмерного давления. Встроенный механический регулятор расхода (механический ограничитель открытия) обеспечивает стабильную регулировку потока.

Особенности и преимущества

• Гидравлическое управление, поршневой привод – пригоден для высоконапорных условий
• Привод за счет давления в линии – независимая работа без внешних приводов
• Простая конструкция, удобная в обслуживании
  • Экономичен, требует минимального обслуживания
  • Минимум внешних аксессуаров
• Обслуживание в трубопроводе – инспекция и ремонт без демонтажа линии
• Двухкамерная конструкция
  • Умеренная реакция клапана
  • Контролируемая кривая закрытия для предотвращения гидроудара
• Полупрямой поток, полнопроходная конструкция без препятствий – нетурбулентный поток и высокая надежность
• Приподнятое нержавеющее седло – устойчивость к кавитационным повреждениям
• Встроенный механический регулятор расхода – стабильное ограничение расхода и простая регулировка
• Опция: V-Port дроссельный конический пробковый элемент – повышенная стабильность при малых расходах

Типичные применения

• Насосные станции и водоснабжение – контроль гидроударов и защита при остановке насосов

Технические характеристики

• Модель: 835-M
• Серия: 800 Series
• Режим работы: Гидравлический, поршневой, оффлайн клапан предвосхищения гидроудара
• Привод: Давление в линии (независимая работа)
• Конструкция: Двухкамерная; обслуживание в трубопроводе
• Проход потока: Полупрямой; полнопроходной, без препятствий
• Седло: Приподнятое нержавеющее седло для защиты от кавитации
• Встроено: Механический регулятор расхода (механический ограничитель открытия)
• Опция: V-Port дроссель для стабильной работы при малых расходах
• Основное применение: Насосные станции (контроль гидроудара)
• Внутренний/каталожный штрихкод: 30587
