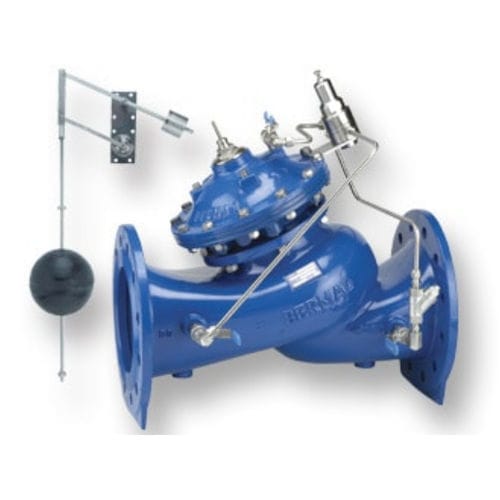

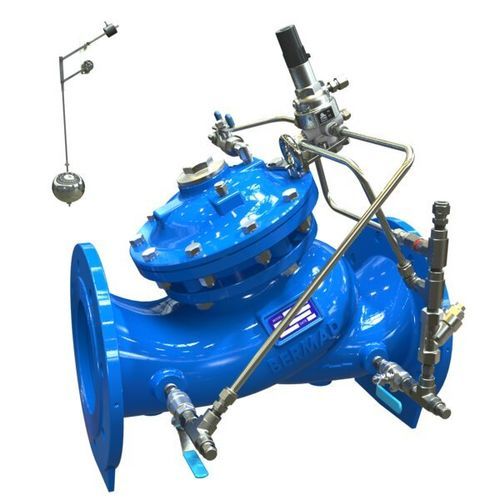

Мембранный клапан WW-753-66

с гидравлическим приводомс поплавкомдля контроля уровня

Обзор продукта
Гидравлически управляемый клапан для контроля уровня и поддержания давления, предназначенный для управления заполнением и уровнем резервуара. При заполнении клапан поддерживает минимальное давление на входе независимо от колебаний расхода или уровня в резервуаре. Заполнение инициируется гидравлически управляемым немодулирующим вертикальным двухуровневым поплавком: открывается при предварительно заданном низком уровне и герметично закрывается при предварительно заданном высоком уровне.

Характеристики и преимущества

• Отличные антикавитационные свойства
• Широкий диапазон расходов
• Высокая стабильность и точность
• Герметичное закрытие без подтеков
• Гибкая конструкция для простого добавления функций
• Свободный поток без препятствий
• Опциональный V-Port дроссельный штифт для стабильной работы на малых расходах
• Высококачественные материалы, пригодные для питьевой воды
• Возможность обслуживания в монтажном положении (in-line)
• Сертифицировано по стандартам для эксплуатационных и питьевых вод (EN-1074, NSF/ANSI 61-372, WRAS, AS 5081)

Конструкция с двойной камерой

• Умеренная реакция клапана
• Защищенная мембрана
• Возможность работы при очень низком давлении
• Умеренная кривая закрытия

Типичные применения

• Контроль уровня для водохранилищ
• Двухуровневое управление для обновления воды
• Системы подачи воды — приоритет потребления по входу
• Используется как предохранительный клапан в системах заполнения резервуаров
• Питьевая вода, системы противопожарной защиты и серые воды

Принцип работы
Клапан гидравлически actuated и согласован с пилотом на вертикальном двухуровневом поплавке. При обнаружении предварительно заданного низкого уровня поплавковый пилот открывает клапан для заполнения; при достижении предварительно заданного высокого уровня пилот герметично закрывает клапан. Во время заполнения клапан поддерживает минимальное давление на входе независимо от колебаний расхода или уровня резервуара.

Характеристики / технические данные

• Код продукта: 753-66
• Модель: 753-66
• Серия: 700 Sigma
• Тип: клапан управления уровнем и поддержания давления
• Привод: гидравлический
• Поплавок: немодулирующий вертикальный двухуровневый поплавок
• Работа: поддерживает минимальное давление на входе при заполнении; открывается при низком предустановленном уровне, закрывается герметично при высоком предустановленном уровне
• Конструкция: двухкамерный исполнительный механизм; обслуживание in-line
• Опция: V-Port дроссельный штифт для стабильного управления на малых расходах
• Материалы: высококачественные материалы, пригодные для питьевой воды и тяжелых условий эксплуатации
• Сертификации: EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (и другие)
• Типичное применение: резервуары, распределение питьевой воды, противопожарные системы, системы серых вод
