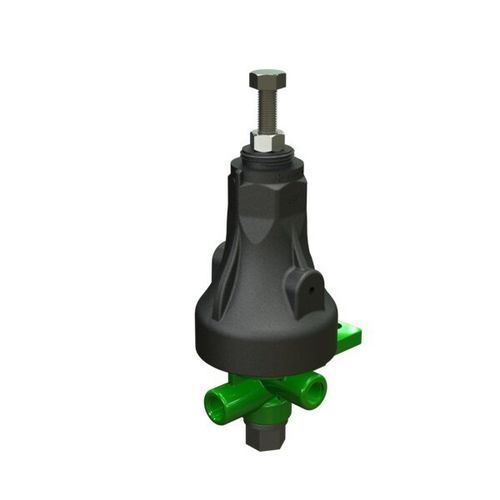

Мембранный клапан PC-S-A-P

с контролируемым приводомдля регулирования расходадля регулировки давления

Обзор
Этот пилот сочетает основные функции 2‑ходовой управляющей схемы с элементами 3‑ходовой схемы. Это пилотный клапан прямого действия, управляемый диафрагмой, чувствительной к давлению, которая уравновешивает гидравлические силы с регулирующей пружиной. Полностью сбалансированный трим обеспечивает высокую точность и стабильность. В редукционных схемах пилот закрывается по мере того, как давление в низкой части превышает установленное значение. Внутренняя конструкция динамически изменяет скорость реакции основного клапана пропорционально разнице между фактическим и заданным давлением.

Характеристики и преимущества

• Встроенный динамический ограничитель расхода на входе
• Пилот прямого действия, диафрагменный
• Полностью сбалансированный трим для точности и стабильности
• Динамическая регулировка скорости реакции основного клапана в зависимости от разницы давлений
• Закрывается при превышении давления в нижней части над заданным (подходит для редуцирования давления)
• Подходит для измерения дифференциального давления

Типичные применения

• Редукционные клапаны (например, низкого давления для орошения с использованием lay‑flat)
• Клапаны регулирования расхода (Дифференциальный пилот: PC-SD-A-P, герметичная крышка)
• Клапаны поддержания дифференциального давления (Дифференциальный пилот: PC-SD-A-P, герметичная крышка)

Документация (доступна)

• PC-S-A-P - Страница продукта (метрическая)
• PC-S-A-P - Страница продукта (имперская)
• PC-S-A-P - Запасные части

Технические характеристики

• Модель: PC-S-A-P
• Коммерческое наименование: SERVO мини‑пилот 2/3‑ходовой
• Бренд: BERMAD
• Пружина: "K" (0,5-3,0) стандарт
• Серия / тип: Mini Pilots
• Привод: Прямого действия, диафрагменный
• Трим: Полностью сбалансирован
• Интегрированные функции: Динамический ограничитель расхода на входе
• Предназначен для: Редуцирования давления, регулирования расхода и поддержания дифференциального давления
• Сегмент: Орошение
• Внутренний код: 28004
