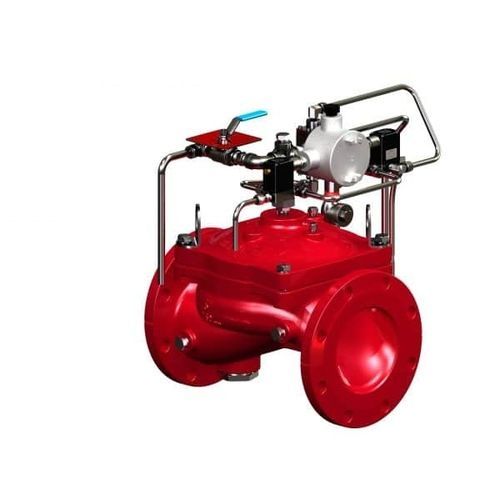

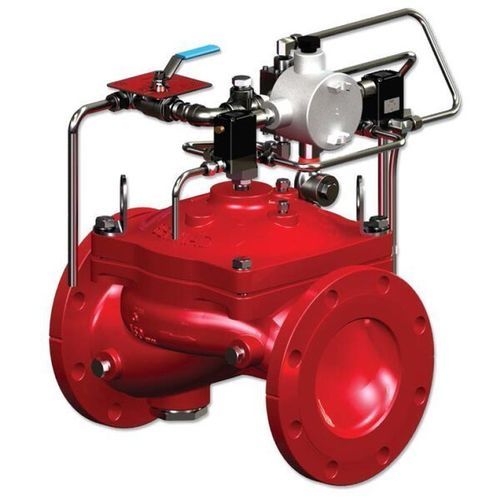

Клапан с электрическим приводом FP-400E-3D-RL

с электрическим приводомэлектрическийдля остановки

Обзор
Делюжный клапан BERMAD FP-400E-3D-RL предназначен для дистанционно управляемых и автоматических систем заливного орошения водой или пеной с электрическим обнаружением и трубопроводом с открытыми соплами. Оснащён двумя соленоидными клапанами и двухдействующим релейным клапаном (DRV): при срабатывании соленоида открытия основной клапан открывается и остаётся зафиксированным; короткий импульс на соленоид закрытия позволяет дистанционно сбросить (разблокировать) клапан.

Ключевые конструктивные особенности

• Проверенная временем простая конструкция с отказобезопасным приводом
• Однокомпонентная эластомерная мембрана (технология VRSD)
• Возможность удержания в открытом положении до дистанционного сброса
• Беспрепятственный, непрерывный путь потока
• Основной клапан без механических движущихся частей
• Возможность дистанционного отключения и сброса

Производительность и обслуживание

• Гидравлическая схема с малой потерей напора для улучшенной работы при пониженном давлении питания
• Высокая пропускная способность для быстрой активации системы
• Экономичное решение для систем deluge
• Конструкция обеспечивает обслуживание в магистрали для быстрой поддержки
• Быстрый и простой съём крышки для доступа
• Проектирование с учётом высокой надёжности и простоты обслуживания

Принцип работы
FP-400E-3D-RL использует электрическую последовательность управления: соленоид открытия подаёт питание на DRV, чтобы открыть и зафиксировать основной клапан; соленоид закрытия получает короткий импульс для дистанционного разблокирования и закрытия клапана. Два соленоида обеспечивают дистанционное управление открытие/закрытие при сохранении фиксирующего поведения основного клапана.

Типичные области применения

• Автоматические системы распыления и deluge
• Электрические системы обнаружения пожара с панелями управления
• Гидравлически дистанционно управляемые системы защиты
• Нефтехимические объекты
• Электростанции и защита трансформаторов
• Защита складских помещений с горючими материалами

Дополнительные / опциональные функции

• ZS: Устройство концевого выключателя
• W: Водяной аварийный сигнал (Water Motor Alarm)
• PS: Датчик давления (PS-10 или PS-40)
• PI: Манометр*
• I: Визуальный индикатор положения клапана
• DV: Дренажный клапан*
• DC: Автоматический каплеудерживающий клапан*
• AV: 3‑ходовой тестовый клапан тревоги*

Серия
400E Series

Характеристики / Технические спецификации

• Модель: FP-400E-3D-RL
• Тип клапана: Электрически управляемый deluge клапан On‑Off с дистанционным сбросом защёлки
• Привод: Два соленоидных клапана + двухдействующий релейный клапан (DRV)
• Мембрана: Однодетальная эластомерная мембрана (VRSD)
• Путь потока: Без препятствий; основной клапан без механических движущихся частей
• Обслуживание: Возможность обслуживания в магистрали; быстрая съём крышки
• Конструктивная задача: Низкие потери напора, высокая пропускная способность
• Типичные установки: Deluge системы пожарной защиты на нефтехимических объектах, электростанциях и складах
• Опциональные приборы и аксессуары: ZS, W, PS, PI, I, DV, DC, AV
