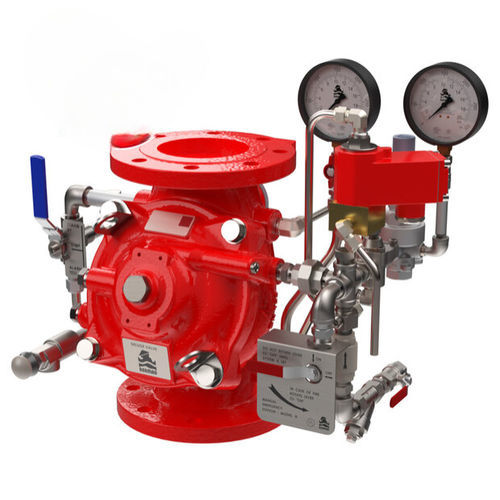

Клапан с электрическим приводом FP-400Y-3DC

для регулировки давлениядля остановкидля воды

Обзор

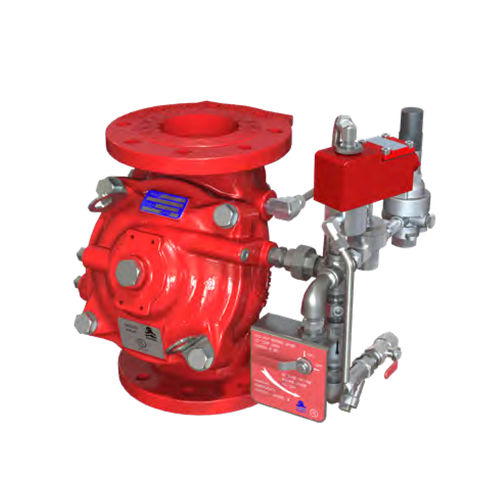

BERMAD FP-400Y-3DC — эластомерный гидравлический делюжный клапан, управляемый давлением в магистрали и разработанный для современных систем противопожарной защиты. Клапан приводится в действие 3‑ходовым соленоидным клапаном для дистанционного открытия/закрытия; встроенный пилот давления обеспечивает точное и стабильное заданное давление на выходе. Доступна опция фиксации (бистабильная), удерживающая клапан в открытом положении до удалённого разблокирования. Подходит для систем с открытыми насадками и высоконапорных систем, может комплектоваться электрооборудованием для взрывоопасных зон. Опциональный индикатор положения клапана с концевыми выключателями для интеграции в системы Fire & Gas.

Особенности и преимущества

• Безопасность и надёжность
  • Проверенная простая гидравлическая конструкция с fail‑safe поведением
  • Одноцелевой эластомерный диафрагменный уплотнитель (технология VRSD)
  • Свободный проход потока без препятствий для высокой пропускной способности
  • Отсутствие механических движущихся частей в основном корпусе
  • Дистанционное управление и отключение
  • Встроенный пилот обеспечивает точное и стабильное давление на выходе
  • Опциональные концевые переключатели для мониторинга
• Разработано для противопожарной защиты
  • Межфланцевое расстояние стандартизировано по ISO 5752 / EN 558‑1
  • Соответствует требованиям отраслевых стандартов для делюжных клапанов
• Обслуживание
  • Конструкция, допускающая обслуживание на линии для минимизации простоев
  • Быстрое и простое снятие крышки для работ по обслуживанию
  • Поворотные спускные клапаны для DN ≥ 3"

Типичные области применения

• Системы распыления/делюжные системы с дистанционным управлением
• Системы пенного пожаротушения
• Высоконапорные водоснабжения
• Системы пожаротушения с коррозионной водой (при выборе материалов)

Опции и принадлежности

• PS: Датчик давления
• W: Гидродвигательное сигнальное устройство (water motor alarm)
• ZS: Сборка концевого выключателя
• DV2: Спускной клапан вниз по потоку
• I: Визуальный индикатор положения клапана
• DV: Спускной клапан*
• PI: Манометр*
• AV: 3‑ходовой тестовый клапан сигнализации*
• DC: Автоматический обратный/контрольный клапан*

Технические характеристики

• Модель: FP-400Y-3DC (BERMAD)
• Тип клапана: эластомерный гидравлический делюжный клапан, приводимый в действие давлением линии
• Привод: 3‑ходовой соленоидный клапан для дистанционного открытия/закрытия (электропривод)
• Встроенный пилот: пилот контроля давления для точного и стабильного давления на выходе
• Фиксация: опциональная бистабильная/фиксационная функция
• Подходящие среды: пожарная вода, пенные растворы и выбранные коррозионно‑активные жидкости
• Мониторинг: опциональный индикатор положения с концевым выключателем для систем Fire & Gas
• Межфланцевое расстояние: ISO 5752 / EN 558‑1
• Установка: вертикальная или горизонтальная
• Типовые размеры: обычно от 1½" до 16" (DN40 до DN400) в зависимости от конфигурации
• Рабочее давление: разработан для высоконапорных применений (см. технический паспорт; у родственных моделей 400Y ориентировочные значения до ≈25 bar / 365 psi)
