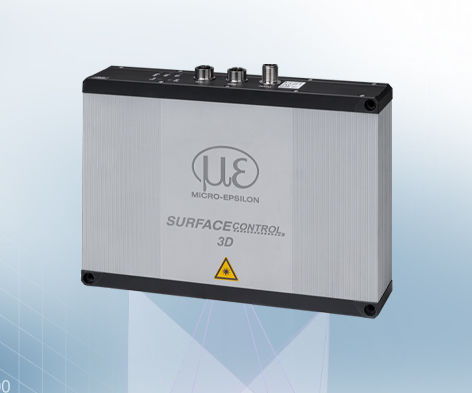

Профилометр 3D surfaceCONTROL 3D 3560

для измерения плоскостностигеометриидля измерения плоскостности поверхности

Краткое описание
surfaceCONTROL 3D 3560 — это полноинтегрированная платформа 3D‑снапшот‑датчика для inline‑инспекции. Датчик выполняет полноскановые 3D‑измерения с очень высокой плотностью данных и точностью, обеспечивая короткие времена съёмки и оценки, а также гибкие режимы вывода данных (SMART и 3D DATA).

Ключевые характеристики

• Очень высокая точность: повторяемость по Z до 0,25 µm
• Быстрая 3D‑съёмка от 0,2 с для коротких тактов производства
• Высокая плотность данных: более 10 млн 3D‑точек за измерение
• SMART «всё‑в‑одном»: датчик, встроенная обработка и ПО в одном устройстве
• Прямой вывод значений измерений для inline‑автоматизации
• Промышленные интерфейсы для простоты интеграции в станки/линии

Режимы SMART и 3D DATA
SMART: встроенная обработка выполняется непосредственно на контроллере датчика. Программы измерений, созданные в 3DInspect, сохраняются на датчике и выполняются без внешнего ПК, что позволяет выдавать OK/NOK‑решения и числовые результаты напрямую в производственный процесс.

3D DATA: датчик выводит полные откалиброванные 3D‑облака точек для высокоразрешающей обработки в ПО заказчика через Gigabit Ethernet и 3D SDK от Micro‑Epsilon.

Fieldbus / Интеграция
Датчик поддерживает промышленные Fieldbus и интерфейсы автоматизации для прямого подключения к оборудованию: PROFINET, EtherCAT и EtherNet/IP. Измеренные значения и результаты оценок могут передаваться непосредственно в контроллеры машин для inline‑автоматизации.

Поля измерения (модели / типичные диапазоны)
SC3560-30-IE — Z макс. 130 ±6 мм; XY макс. 30,5 мм × 19,0 мм
SC3560-80-IE — Z макс. 130 ±20 мм; XY макс. 77,5 мм × 52,0 мм
SC3560-120-IE — Z макс. 206 ±35 мм; XY макс. 123,5 мм × 80,0 мм
SC3560-240-IE — Z макс. 440 ±100 мм; XY макс. 245 мм × 170 мм

Примеры применения

• Полноразмерное 3D‑измерение для обнаружения минимальных перепадов высот
• Проверка плоскостности и геометрии (например, разъёмы зарядки)
• Обнаружение дефектов на кузовных деталях

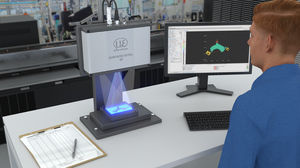

• Inline‑контроль качества и роботизированные инспекции

Технические характеристики

• Повторяемость по Z: до 0,25 µm
• Поперечное разрешение: до ≈8 µm (зависит от модели)
• Время съёмки: от ≈0,2 с (зависит от режима и поля измерения)
• Плотность точек: >10 млн точек 3D за измерение
• Режимы работы: SMART (обработка на датчике) и 3D DATA (полное откалиброванное облако точек)
• Интегрированное ПО: создание программ в 3DInspect и выполнение на контроллере датчика
• Интерфейсы: PROFINET, EtherCAT, EtherNet/IP, Gigabit Ethernet
• SDK: Micro‑Epsilon 3D Sensor SDK для интеграции
• Доступные варианты: SC3560-30-IE, SC3560-80-IE, SC3560-120-IE, SC3560-240-IE
