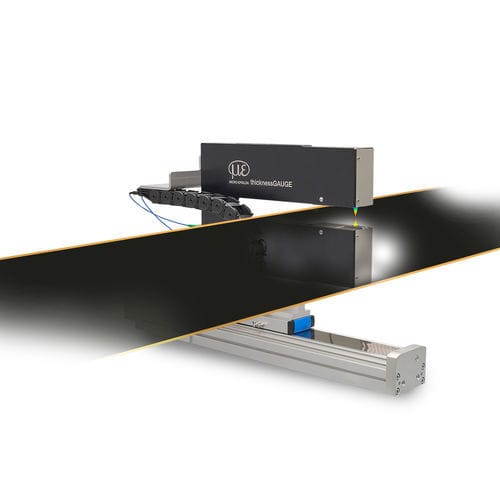

Толщиномер для пленки thicknessGAUGE C.C

для покрытиядля тонкого материаластационарный

Обзор
Для онлайн-измерения толщины лентовых материалов применяются сенсорные системы thicknessGAUGE. Доступны несколько моделей с различными типами датчиков, диапазонами измерений и ширинами измерения для определения толщины пленок с разными поверхностными свойствами. Система использует два датчика расстояния, которые с высокой точностью определяют толщину ленты. Датчики точно выровнены и откалиброваны на заводе. С помощью линейной оси сенсорные системы thicknessGAUGE можно перемещать для измерения толщины по всей ширине ленты. Очень компактная конструкция позволяет интегрировать систему в ограниченное пространство установки.

Применение и варианты
thicknessGAUGE может использоваться для измерений на фиксированной дорожке, например для измерения центральной линии (центральной толщины) или толщины по краю. В качестве альтернативы система может применяться для поперечных (traverse) измерений толщины. Благодаря своей универсальности thicknessGAUGE подходит как для прерывистых плёнок, так и для продольно покрытых плёнок.

Программное обеспечение и управление
Эти компактные системы оснащены интегрированным линейным блоком, включающим управление двигателем, компактную клеммную коробку шины, устройство автоматической калибровки и мультитач ПК с предустановленным программным обеспечением. ПО поддерживает различные режимы измерений: измерение толщины на фиксированной дорожке в произвольных позициях, измерение профиля толщины, измерение нескольких продольных профилей, пакет MSP/SPC и автоматизированный мониторинг пригодности измерительной системы.

Области применения

• Онлайн-измерение толщины электродных плёнок (покрытых и непокрытых)
• Измерение прозрачных и полупрозрачных покрытий
• Измерение на фиксированной дорожке (центральная линия, края) и поперечное измерение (по ширине)

Характеристики / технические спецификации

• Применяемые датчики: хроматические конфокальные датчики / лазерные сканеры профиля / лазерные датчики расстояния с узкой лазерной линией
• Подходит для высокоразрешённого измерения толщины на покрытых и непокрытых аккумуляторных плёнках
• Также применимо для прозрачных и полупрозрачных покрытий
• Диапазон измерения толщины: 2 мм
• Точность: от ±0,4 µm
• Частота измерений: до 5 kHz
• Полностью автоматическая калибровка
• Компактная конструкция, линейная ось для поперечного перемещения
• Интегрированный линейный блок с управлением двигателем, клеммной коробкой шины, устройством автоматической калибровки и мультитач ПК
• Режимы ПО: измерение толщины на фиксированной дорожке, измерение профиля толщины, несколько продольных профилей, пакет MSP/SPC, автоматический мониторинг пригодности
