Толщиномер для пленки thicknessGAUGE O.IMS

для тонкого материаластационарныйбесконтактный

Обзор

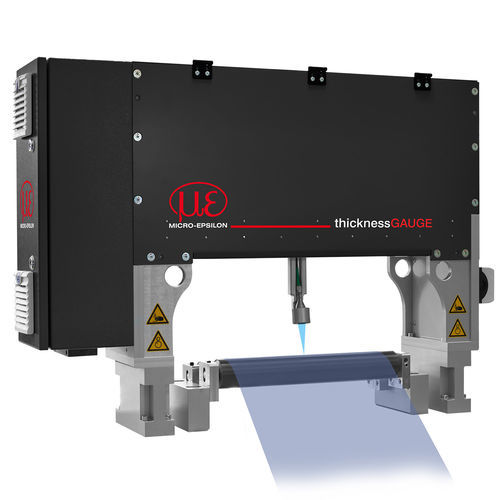

thicknessGAUGE O.IMS — компактная сенсорная система для inline‑измерения толщины покрытий на сепараторных плёнках и покрытиях для батарей. Система выполнена в виде компактной O‑рамы и использует белосветовой интерферометр, измеряющий через плёнку, что обеспечивает бесконтактное одностороннее измерение толщины. Два транспортных вала стабилизируют ленту для надёжных измерений.

Режимы измерения и применение
Система может работать в режиме поперечного сканирования (traversing) или в режиме измерения на фиксированной дорожке (например, измерение по средней линии или по краю). Подходит для прерывистых плёнок и плёнок с продольным покрытием; возможны измерения в фиксированных позициях или построение продольных профилей толщины.

Программное обеспечение и интеграция
Компактный блок включает встроенный линейный модуль с управлением двигателем, компактную коробку клемм шины, устройство автоматической калибровки и мульти‑тач ПК с предустановленным ПО. Поставляемое программное обеспечение обеспечивает сбор данных, обработку сигналов и автоматизацию. Поддерживаемые режимы включают измерение на фиксированной дорожке, измерение профиля, несколько продольных трендов, SPC‑пакеты и автоматический мониторинг способности измерительной системы.

Применения

• Высокоточное измерение толщины покрытий на покрытых и непокрытых батарейных плёнках и сепараторных плёнках
• Измерение на фиксированной дорожке (например, по средней линии) и поперечное измерение для профилей толщины
• Подходит для прерывистых плёнок и продольных процессов покрытия для онлайн‑контроля качества

Характеристики / технические спецификации

• Модель: thicknessGAUGE O.IMS
• Тип датчика: белосветовой интерферометр (бесконтактное одностороннее измерение)
• Компактное комплексное решение для inline‑измерения толщины
• Подходит для покрытых и непокрытых батарейных плёнок и сепараторных плёнок
• Ширина материала: до 1250 мм
• Погрешность системы: ±0,2 µm
• Режимы измерения: поперечное сканирование или измерение на фиксированной дорожке
• Стабилизация ленты: два транспортных вала
• Полностью автоматическая калибровка
• В комплекте ПО для сбора данных, обработки сигналов и автоматизации
