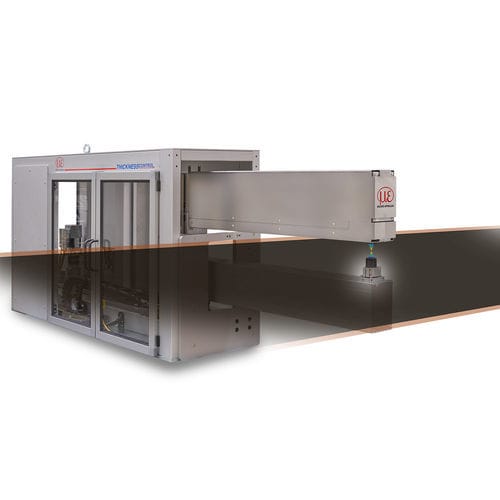

Толщиномер для пленки thicknessCONTROL BTG 8702 C.C

для сухой пленкидля покрытиястационарный

Обзор
Micro-Epsilon предлагает ряд систем измерения толщины для линий нанесения покрытий, разработанных для различных требований и областей применения. C-рамы толщиномеров thicknessCONTROL рассчитаны на работу в тяжёлых условиях, таких как сухое нанесение покрытий. Прочная конструкция рамы и встроенная температурная компенсация обеспечивают высокую точность измерений даже при повышенных температурах окружающей среды. Системы доступны в вариантах, специфичных для применения, для различных ширин плёнок и до 8 измерительных дорожек.

Ключевые особенности

• Высокоточная система измерения толщины для покрытых анодных и катодных плёнок
• Применяемая сенсорная технология: конфокально-хроматические датчики
• Оптимально для измерения и регулирования толщины при сухом нанесении покрытий
• Прочная конструкция с встроенной температурной компенсацией
• Диапазон измерения толщины от 10 µm
• Точность системы от ±0,3 µm
• Комплексное программное обеспечение для сбора данных, обработки сигналов и автоматизации
• Конфигурируемо для 1 | 2 | 3 | 4 | 6 | 8 дорожек

Области применения / Режимы работы
Подходит для измерений на фиксированной дорожке (например, измерение толщины по центру или у кромки) и для поперечных измерений профиля толщины покрытых батарейных плёнок. Системы могут быть оснащены несколькими датчиками для синхронного измерения до 8 дорожек, что обеспечивает возможности построчного управления процессом и SPC‑мониторинга.

Программное обеспечение и компоненты системы
Системы thicknessCONTROL включают интегрированную линейную единицу с управлением двигателем, компактную клеммную коробку шины, автоматическое калибровочное устройство и мультитач‑ПК с предустановленным ПО. Поддерживаемые режимы измерения: измерение толщины на фиксированной дорожке в любой позиции, измерение профиля толщины, измерение нескольких продольных трендов, пакет SPC и автоматическая проверка работоспособности измерительной системы.

Пример системы (BTG8702 2C.4K)
thicknessCONTROL BTG8702 2C.4K состоит из двух прочных измерительных рам, каждая из которых содержит конфокальные датчики. Система контролирует до 8 дорожек покрытой плёнки общей шириной до 1,6 м. Прочная конструкция обеспечивает высокоточные и стабильные долгосрочные измерения в процессах сухого нанесения покрытий. Для полностью автоматической калибровки измерительные рамы возвращаются на парковочную станцию.

Характеристики / Технические спецификации

• Тип датчика: конфокально-хроматические датчики
• Диапазон измерения толщины: от 10 µm
• Точность системы: от ±0,3 µm
• Количество настраиваемых дорожек: 1, 2, 3, 4, 6, 8
• Максимальная контролируемая ширина (пример BTG8702 2C.4K): до 1,6 м (8 дорожек)
• Конструкция: прочные C‑рамы с встроенной температурной компенсацией для суровых / сухих условий нанесения покрытий
• Включённое оборудование: интегрированная линейная единица с управлением двигателем, компактная клеммная коробка шины, автоматическая калибровочная единица
• Функции ПО: измерение на фиксированной дорожке, измерение профиля толщины, измерение продольных трендов, пакет SPC, автоматическая проверка способности системы
