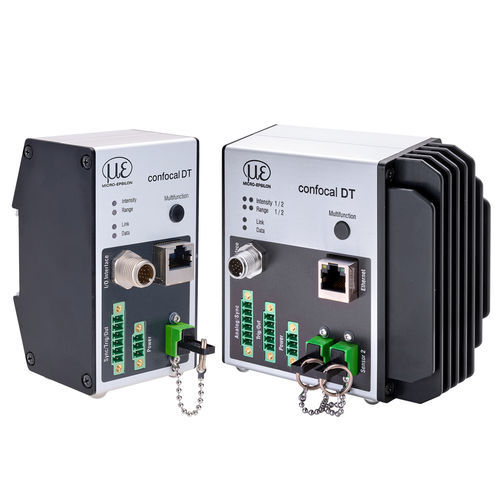

Линейный датчик перемещения confocalDT IFC2411/IFC2412
без механической связиконфокальный с хроматическим кодированиемEtherCAT

Линейный датчик перемещения - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - без механической связи / конфокальный с хроматическим кодированием / EtherCAT
Линейный датчик перемещения - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - без механической связи / конфокальный с хроматическим кодированием / EtherCAT
Линейный датчик перемещения - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - без механической связи / конфокальный с хроматическим кодированием / EtherCAT - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте MICRO-EPSILON

Характеристики

Тип
линейный
Контактный / бесконтактный
без механической связи
Технология
конфокальный с хроматическим кодированием
Выходной сигнал
с аналоговым выходом, 4-20мА, Ethernet, последовательный, ProfiNet, EtherCAT, 0-10 В
Объект измерения
для металла, прозрачный, для отражающих поверхностей, для раскаленных докрасна объектов, органический
Степень защиты
IP40
Место применения
для промышленности, для применения в OEM, для автоматизации процесса, для ограниченного пространства
Другие характеристики
компактный, прочный, высокоточный, высокое разрешение, прямоугольный, многоканальный, моноканальный
Диапазон измерений

МАКС.: 30 mm
(1,18 in)

МИН.: 0,1 mm
(0 in)

Линейность

0,02 %

Периодичность измерений

МАКС.: 8 000 Hz

МИН.: 100 Hz

Напряжение питания

24 V

Температура окружающей среды

МАКС.: 50 °C
(122 °F)

МИН.: 5 °C
(41 °F)

Описание

Обзор
Компактные конфокально-хроматические контроллеры confocalDT IFC2411 / IFC2412 обеспечивают точные измерения расстояния и толщины. Они дают корректные результаты при высоких скоростях, занимают мало места и подходят для установки даже в самые небольшие шкафы управления. Гибкое подключение ко всем датчикам Micro-Epsilon confocalDT позволяет измерять практически на любых поверхностях. Система особенно подходит для серийных промышленных и OEM‑приложений благодаря характеристикам, опции двух каналов и выгодному соотношению цена/производительность.

Ключевые особенности
  • Высокоточные измерения с разрешением 1 нм (IFC2411)
  • Регулируемая частота измерения до 8 кГц для динамических измерений
  • Чрезвычайно компактная конструкция контроллера
  • Алюминиевый корпус, степень защиты IP40
  • Многочисленные интерфейсы для простой интеграции: Ethernet, RS422, EtherCAT (IFC2411 также предлагает PROFINET и EtherNet/IP)
  • Аналоговые выходы (ток и напряжение)
  • Вход энкодера для синхронизации
  • Совместимость со всеми датчиками confocalDT (диапазоны 0,1 мм — 30 мм)
  • Идеально для серийных применений и OEM
  • Измерительные каналы: 1 для IFC2411, 2 для IFC2412


IFC2412 (детали для двухканальной версии)
IFC2412 — двухканальная версия IFC2411. Обеспечивает два независимых канала с регулируемой частотой измерения до 8 кГц и субмикрометровым разрешением (до 2 нм). Позволяет выполнять двухсторонние измерения толщины с одним компактным контроллером; целевые области применения включают полупроводниковую промышленность, производство батарей и машиностроение.

Работа и программное обеспечение
Настройка контроллера и конфигурация датчиков выполняются через удобный веб‑интерфейс, доступный по Ethernet. Для конфигурации не требуется дополнительное ПО. Веб‑интерфейс предоставляет параметры настройки и включает расширяемую базу данных материалов для измерений толщины.

Применения
  • Измерение расстояний и толщины с нанометровым / субмикронным разрешением
  • Серийное промышленное производство
  • Интеграция в OEM и компактные шкафы управления
  • Отрасли: полупроводники, производство батарей, машиностроение


Характеристики / технические спецификации
  • Семейство моделей: confocalDT IFC2411 (одноканальный) и IFC2412 (двухканальный)
  • Разрешение: 1 нм (IFC2411); субмикронное разрешение до 2 нм (IFC2412)
  • Максимальная регулируемая частота измерения: до 8 кГц
  • Измерительные каналы: 1 (IFC2411), 2 (IFC2412)
  • Совместимость датчиков: все датчики confocalDT (диапазоны 0,1 мм — 30 мм)
  • Интерфейсы: Ethernet, RS422, EtherCAT; дополнительно PROFINET и EtherNet/IP у IFC2411
  • Аналоговые выходы: ток и напряжение
  • Вход энкодера: есть
  • Корпус: алюминий, IP40
  • Крепление: совместимо с DIN‑рейкой (компактная конструкция для легкой интеграции в шкаф)
  • Вес (примеры): ок. 335 г для одно‑канальной версии, ок. 670 г для двух‑канальной версии
  • Типичные задачи измерений: расстояние, одно‑ и двухсторонние измерения толщины

Каталоги

Более подробная информация на сайте MICRO-EPSILON

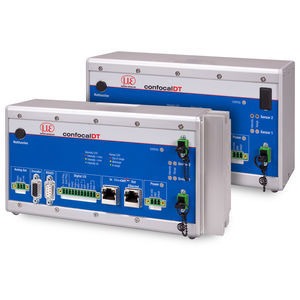

Другие изделия MICRO-EPSILON

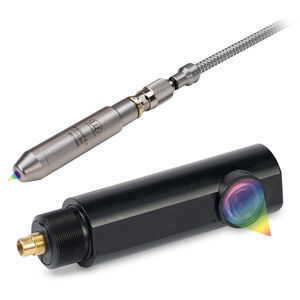

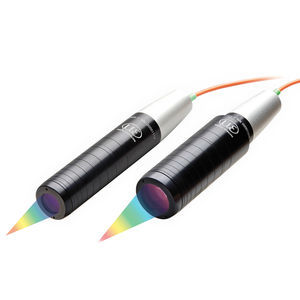

Confocal chromatic sensors for Displacement, Distance and Thickness
