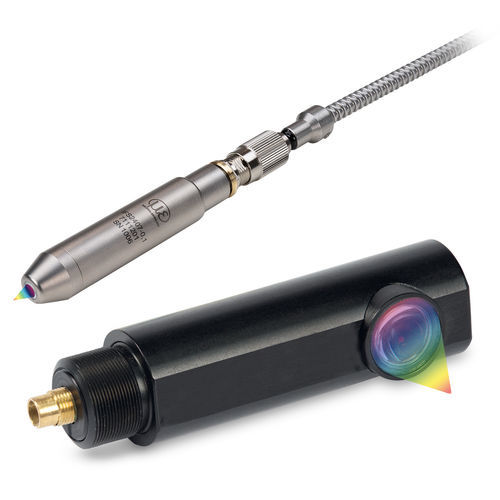

Конфокальный датчик с хроматическим кодированием confocalDT IFS2407для измерения толщиныдля измерения расстоянийбесконтактный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- с хроматическим кодированием
- Применение
- для измерения расстояний, для измерения толщины
- Другие характеристики
- бесконтактный
- Расстояние измерения
МИН.: 0,1 mm
(0 in)МАКС.: 6 mm
(0,24 in)
Описание
Обзор продукции
- ДатчикиconfocalDT IFS2407 предназначены для высокоточного измерения расстояния, шероховатости и толщины.
- Конфокальные хроматические датчики с высокой числовой апертурой, малым диаметром светового пятна и допуском на большие углы измерения позволяют измерять шероховатость.
- Датчики обеспечивают нанометровую точность и доступны в нескольких вариантах для различных диапазонов измерений и применений.
- Высокие значения числовой апертуры (NA), включая светосильные варианты (NA > 0,7)
- Очень малые размеры пятна измерения (до ~3 мкм и 5,5 мкм в зависимости от модели)
- Большие допустимые углы измерения для измерений на изогнутых или структурированных поверхностях
- Разрешение нанометрового класса и высокая линейность
- Варианты, пригодные для работы в вакууме и при высоких температурах
- Надежное измерение при температуре окружающей среды до 200 °C
- Диапазоны измерения (мм): 0.8 | 2 | 4
- Диапазон температур: макс. 200 °C
- Линейность: макс. < ±0,18 мкм
- Разрешение: макс. < 6 нм
- Корпус из нержавеющей стали (1.4404)
- Возможность работы в вакууме до UHV
- Выпускается в вариантах 90°
- Диапазон измерений (мм): 0.1
- Линейность: макс. 0.05 мкм
- Разрешение: макс. 3 нм
- Идеально подходит для измерения расстояния и шероховатости
- Возможен вариант светочувствительного датчика для высокоскоростных процессов (NA 0,7)
- Малый размер пятна измерения: 3 мкм
- Высокая чувствительность и большой угол измерения
- Измерение толщины прозрачных объектов от 5 мкм
- Диапазон измерений (мм): 0.8
- Линейность: макс. 0.2 мкм
- Разрешение: макс. 24 нм
- Малое световое пятно
- Экономящая место конструкция датчика
- Точные измерения расстояния даже на изогнутых поверхностях
- Идеально подходит для измерения толщины тонких слоев
- Диапазон измерений (мм): 1.5
- Сверхмалое пятно измерения 5,5 мкм
- Угол измерения > ±43°
- Светосильная модель (NA > 0,7)
- Высокоточные измерения на криволинейных и зеркальных поверхностях
- Стабильные измерения на структурированных поверхностях
- Диапазон измерений (мм): 3
- Линейность: макс. 0.5 мкм
- Разрешение: макс. 13 нм
- Большое расстояние смещения ок. 28 мм
- Макс. угол измерения ±30°
- Идеально подходит для измерений на изогнутых и отражающих поверхностях
- Диапазон измерений (мм): 6
- Линейность: макс. 1 мкм
- Разрешение: макс. 15 нм
- Большое расстояние смещения ок. 32 мм
- Идеально подходит для быстрых высокоточных измерений на сложных поверхностях
- Высокая интенсивность света даже на темных / плохо отражающих поверхностях
- Диапазон измерений (мм): 0.3
- Линейность: макс. 0.15 мкм
- Разрешение: макс. 6 нм
- Идеально подходит для измерений смещения и шероховатости
- Малое пятно измерения 6 мкм
- Высокая чувствительность и большой угол измерения
- 90° траектория луча, идеально подходит для установки в ограниченном монтажном пространстве
- Серия / модель: IFS2407
- Доступные диапазоны измерений: 0.1 мм, 0,3 мм, 0,8 мм, 1,5 мм, 3 мм, 6 мм (и варианты HT с 0,8 | 2 | 4 мм)
- Линейность (в зависимости от модели): до 0,05 мкм; примеры: 0.05 мкм (0,1 мм), 0,15 мкм (0,3 мм), 0,2 мкм (0,8 мм), 0,5 мкм (3 мм), 1 мкм (6 мм)
- Разрешение (в зависимости от модели): до 3 нм; примеры: 3 нм (0,1 мм), 6 нм (0,3 мм), 13 нм (3 мм), 15 нм (6 мм), 24 нм (0,8 мм)
- Размеры пятна измерения: от примерно 3 мкм до ~6 мкм или 5,5 мкм (зависит от модели)
- Углы измерения: до > ±43° для некоторых моделей; отмечены типичные максимальные углы (напр.например, ±30° для модели 3 мм)
- Офсетные расстояния (примеры): около 28 мм (3 мм), около 32 мм (6 мм)
- Высокая числовая апертура / доступны светосильные варианты (NA до > 0.7)
- Высокотемпературный вариант (IFS2407-xHT): измерение при температуре окружающей среды до 200 °C; корпус из нержавеющей стали 1.4404; возможность работы в вакууме до UHV
- Возможность измерения толщины: прозрачные объекты от 5 мкм (вариант 0,1 мм)
- Типичные применения: измерение расстояния, шероховатости и толщины на изогнутых, структурированных, отражающих или плохо отражающих поверхностях
---
