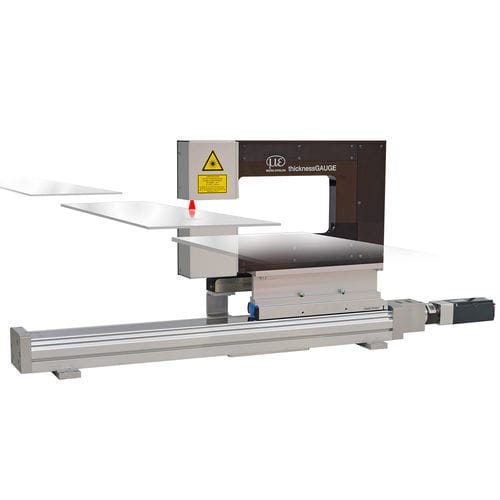

Толщиномер пластина thicknessGAUGE 3D

лентадля ленточного конвейерадля покрытия

Обзор
thicknessGAUGE 3D — это система датчиков для Inline‑оценки профилей и 3D‑измерения толщины полосовых и листовых материалов. Система использует прочную раму с двумя лазерными профилесканерами (красный лазер), которые снимают профили верхней и нижней поверхностей и формируют отдельные профили и объединённые 3D‑точечные облака для автоматизированного анализа.

Применение
Inline‑измерения кромок покрытий, сварных швов, профилей струны и контроль толщины на производственных линиях.

Ключевые особенности

• Тип датчика: лазерные профилесенсоры (красный лазер)
• Одновременное захватывание профилей верхней и нижней поверхности
• Inline 2D‑оценка профилей и генерация комбинированных 3D‑точечных облаков
• Электромеханическая ось для гибкого позиционирования (рабочее/парковочное положение)
• Автоматическая калибровка для поддержания точности
• Поставка в собранном и заводском выровненном виде

Установка и калибровка
Система поставляется собранной и откалиброванной на заводе. Может перемещаться между парковочным и измерительным положениями; парковочное положение обеспечивает защиту датчиков и полностью автоматическую повторную калибровку.

Программное обеспечение и расчёты
Измерения и расчёты автоматизированы с помощью конфигурационных файлов. Опциональное ПО 3DInspect позволяет создавать и управлять конфигурационными файлами, выбирать параметры измерений и целевые геометрии, выравнивать и фильтровать точечные облака, выбирать релевантные области и автоматизировать рабочие процессы анализа.

Технические характеристики

• Диапазон измерения (толщина): 15 мм
• Диапазон измерения (профиль): макс. 26,8 мм
• Разрешение по толщине: 0,2 µm
• Разрешение профиля: 1 024 точки
• Точность: ± 1,2 µm
• Частота измерения: 500 Hz
• Датчики: лазерные профилесенсоры (красный лазер)
• Позиционирование: электromeханическая ось (гибкая)
• Калибровка: автоматическая калибровка
