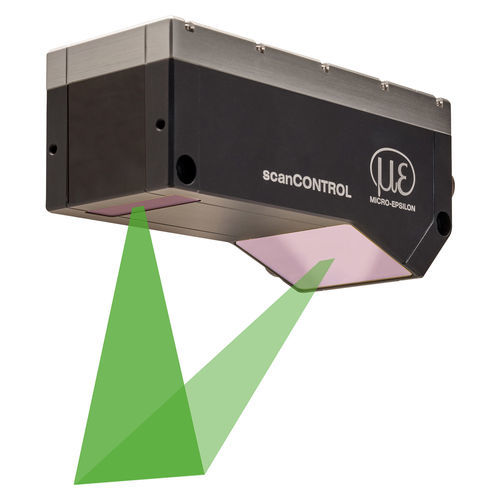

Сканер 3D scanCONTROL 8x00

для измеренийдля осмотрадля контроля сварного шва

Обзор продукта
Семейство scanCONTROL 8x00 (scanCONTROL 8500 / 8200) представляет собой лазерные профильные сканеры для точных 2D-измерений профильных сечений и вывода откалиброванных 3D-точечных облаков. Устройства сочетают освещение зелёным лазером, профили класса 4K и встроенную SMART 3D-оценку для детализированного захвата профиля и нативного вывода калиброванных 3D-данных для inline-инспекции и мониторинга процессов.

Основные характеристики

• 4 224 точки на профиль для обнаружения мелких деталей
• Скорость измерения до 25 000 000 точек/с для динамических процессов
• Зелёный лазер (Green Laser) для повышенной стабильности сигнала и низкого шума на сложных поверхностях
• Встроенная SMART 3D-оценка в сканере (внешний контроллер не требуется)
• Передача измеряемых значений SMART через PROFINET, EtherCAT, Ethernet/IP и нативный Ethernet (UDP / Modbus TCP)
• Valid3D: вывод откалиброванных 3D-точечных облаков через GigE Vision / GenICam

Ультракомпактный сканер с интегрированной обработкой сигнала
Серия 8x00 имеет ультракомпактный корпус с встроенной обработкой SMART 3D. Устройства предназначены для простой интеграции в стационарные установки и на роботы, обеспечивая автономные измерительные операции без дополнительного управляющего оборудования.

• Ультракомпактный форм-фактор
• Простая интеграция (стационарно и с роботами)
• Хранение программ измерений в сканере для автономной SMART-работы

Технология зелёного лазера
Оптимизированная длина волны зелёного лазера снижает шум измерений и повышает воспроизводимость на различных типах поверхностей. Более короткие времена экспозиции и повышенная устойчивость сигнала расширяют области применения, включая отражающие и смешанные материалы.

Откалиброванные 3D-точечные облака (Valid3D)
Устройства формируют откалиброванные 3D-точечные облака (Valid3D) для реальной 3D-оценки. Вывод Valid3D через GigE Vision / GenICam обеспечивает совместимость с ПО третьих сторон и возможностями интеграции по API.

ПО и SMART-режим
Программное обеспечение 3DInspect поддерживает конфигурацию и создание 2D/3D программ измерений. Доступно более 80 стандартных программ измерений (зазор, угол, высота ступени и т. д.). Программы можно сохранить в сканере для автономной SMART-работы и прямой передачи результатов на ПЛК или в систему автоматизации.

Готовность к промышленной эксплуатации и опции
Серия 8x00 разработана для промышленных условий и предлагает варианты охлаждения для повышенных рабочих температур (пассивные радиаторы, активное охлаждение с вентилятором, кастомные охлаждающие решения). Набор промышленных интерфейсов упрощает интеграцию в системы автоматизации.

Применения

• Автоматизация сварки: контроль зазора и инспекция швов
• Производство аккумуляторов: выравнивание элементов и проверка высоты
• Мониторинг сборки: контроль клеевых швов и размерный контроль
• Производство электроники: инспекция монтажа плат (PCB) и мониторинг процессов

Технические характеристики

• Серия / модели: scanCONTROL 8x00 (напр., 8500 / 8200)
• Точек на профиль: 4 224
• Макс. скорость измерения: до 25 000 000 точек/с
• Разрешение: профили класса 4K
• Лазер: зелёный лазер (оптимизированная длина волны для низкого уровня шума)
• Встроенная обработка: SMART 3D в сканере (внешний контроллер не требуется)
• Интерфейсы / протоколы: PROFINET, EtherCAT, Ethernet/IP; нативный Ethernet (UDP / Modbus TCP)
• 3D-вывод: откалиброванные 3D-точечные облака (Valid3D) через GigE Vision / GenICam
• Программы измерений: >80 встроенных 2D/3D программ; сохранение в сканере
• Опции: пассивное/активное/кастомное охлаждение для повышенных температур
• Типичное использование: стационарная установка, интеграция на роботе, inline-контроль процессов
