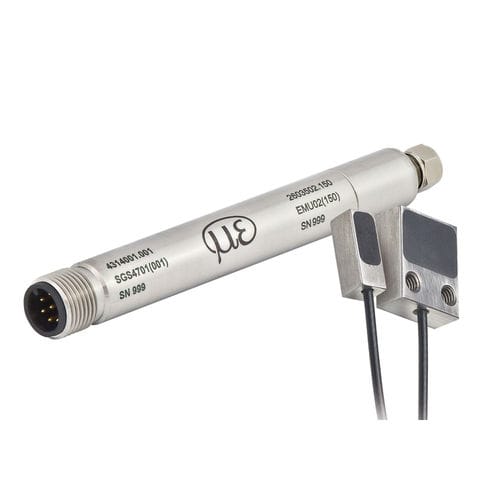

Прибор для измерения напряжений eddyNCDT SGS4701 (Spindle Growth System)

бесконтактныйдля станкадля измерения растяжения стержней

Система измерения смещения SGS 4701 (Система измерения роста шпинделя) была разработана для высокоскоростных фрезерных станков. Из-за высоких скоростей обработки и выделяющегося тепла необходимо компенсировать линейное тепловое расширение шпинделя прецизионного станка, чтобы всегда удерживать инструмент в определенном положении. Датчик SGS измеряет тепловое и центробежное удлинение шпинделя. Измерение обычно проводится на лабиринтном кольце. Наряду с измерением линейного теплового расширения определяется и выводится температура датчика, которая вводится в станок с ЧПУ в качестве корректирующего значения, компенсирующего возможные погрешности позиционирования.
