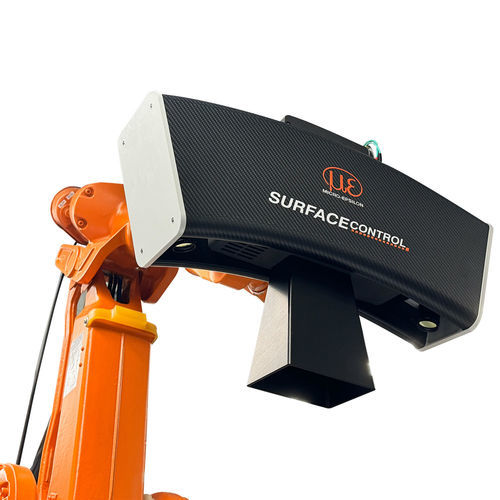

Оптический профилометр surfaceCONTROL

3Dдля автомобилестроениякомпактный

Обзор
Измерительная система surfaceCONTROL Automotive предназначена для полностью автоматического обнаружения дефектов на «боди-ин-вайт» (BIW). Система использует проекцию полосного (структурированного) света на диффузно отражающие поверхности в сочетании с алгоритмами машинного обучения для обнаружения локальных деформаций формы, таких как вмятины, трещины и провалы, с высокой точностью и воспроизводимостью.

Конфигурация системы

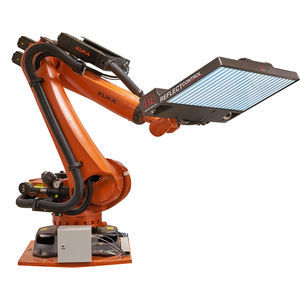

Система настраивается в соответствии с требованиями заказчика и включает сенсоры, роботов, вычислительные модули, ПО и интерфейсы. Количество сенсоров и роботов масштабируется для обеспечения различных тактов и пропускной способности. При планировании применяется CAD-симуляция для виртуального моделирования сенсоров и анализа полей зрения, дистанций измерения и возможных теней.

Особенности обнаружения
Инспекция обеспечивает покрытие площади ≥ 97 %, что позволяет проверять вплоть до кромок. Система надежно обнаруживает дефекты в сильно изогнутых зонах (например, углубления у дверных ручек, дизайнерские кромки) и на отшлифованных или предварительно обработанных поверхностях BIW. Интегрированная 6D компенсация положения автоматически корректирует смещения и ориентацию, обеспечивая быстрые, точные и воспроизводимые измерения. Автоматический расчёт положения объекта позволяет корректировать позиции измерения и углы открытия подвижных частей.

Программные инструменты

• Digital Stone: не требуются эталонные детали; адаптируется под разные типы дефектов.
• Digital Master: генерация цифрового мастер-образца по эталонным деталям без дефектов; обеспечивает полную проверку сильно изогнутых поверхностей.
• Digital Light Tunnel: определение свойств поверхности и окружающего освещения; прицельное выравнивание под управляемым освещением для исследования специфических эффектов.

Оценка дефектов и вывод данных
Для каждого дефекта формируются реальные 3D-данные, позволяющие получить подробные 3D-параметры такие как диаметр, площадь и высота. Имеется возможность индивидуальной классификации дефектов с настраиваемыми допусками. Все данные можно экспортировать в формате XML для интеграции в системы контроля качества и другие информационные системы.

Ключевые преимущества

• Точная детекция и локализация дефектов
• Высокое покрытие площади на криволинейных и кромочных поверхностях (≥ 97 %)
• Совместимость с распространёнными промышленными роботами
• Масштабируемая конфигурация сенсоров и роботов
• Комплексная интеграция сенсоров, робототехники и автоматизации

Технические характеристики / спецификации

• Принцип измерения: проекция полосного/структурированного света на диффузно отражающие поверхности
• Типы обнаруживаемых дефектов: вмятины, трещины, провалы (локальные дефекты формы)
• Вывод данных: XML с 3D-параметрами дефекта (диаметр, площадь, высота)
• Покрытие площади: ≥ 97 % (включая криволинейные области и кромки)
• Компенсация положения: интегрированная 6D компенсация смещения (автоматическая корректировка позиции и ориентации)
• Конфигурация: масштабируемое количество сенсоров и роботов; совместимость с распространёнными промышленными роботами
• Планирование: CAD-симуляция для анализа полей зрения, дистанций и теней
• Программное обеспечение: детекция на базе машинного обучения; Digital Stone, Digital Master, Digital Light Tunnel
• Подходящие поверхности: необработанные, отшлифованные или предварительно обработанные поверхности BIW
• Интеграция: поставка как система — сенсоры, робототехника, вычислительные модули, ПО и интерфейсы
