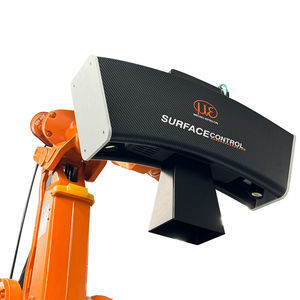

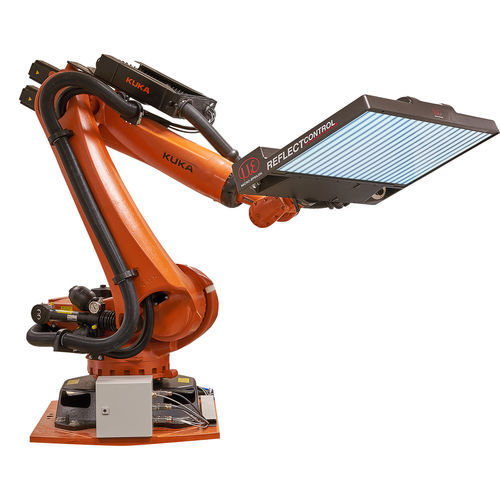

Оптический профилометр reflectCONTROL

3Dдля автомобилестроения

Общее описание
reflectCONTROL Automotive обеспечивает полностью автоматическую инспекцию окрашенных кузовов в роботизированных ячейках: обнаружение, 3D‑измерение и классификация типичных дефектов лакокрасочного покрытия. Система обеспечивает точные и воспроизводимые измерения и может быть интегрирована с автоматическими системами обработки и маркировки для полного автоматизированного процесса от инспекции до постобработки.

Ключевые возможности
reflectCONTROL Automotive выполняет дефект‑детекцию по всей поверхности и оценку внешнего вида с высокой позиционной точностью, что позволяет точно локализовать дефекты для автоматизированного доработка и формировать трассируемые данные качества.

Особенности

• Обнаружение дефектов вблизи кромки: < 1 мм
• Измерение дизайнерских кромок и контрастных крыш
• Адаптация к углам открывания подвижных компонентов (двери, лючки)
• Большая область измерения: > 98 % внешней поверхности
• Высокая позиционная точность найденных дефектов
• 2‑в‑1: обнаружение дефектов и оценка внешнего вида

Производительность
Система обеспечивает коэффициент обнаружения > 98,5 %, воспроизводимый независимо от цвета кузова. Обеспечивается широкое покрытие и обнаружение мелких дефектов вблизи кромок при высокой повторяемости измерений.

3D‑восстановление и данные
Уникальное 3D‑восстановление присваивает каждому дефекту высоту, глубину и объем. Данные измерений экспортируются в формате XML для интеграции в системы контроля качества заказчика и обеспечения трассируемости.

Оценка внешнего вида
Оценка внешнего вида выполняется по захваченным изображениям без дополнительного оборудования. Бесконтактная оценка полностью интегрирована, воспроизводима и поддерживает неограниченное количество позиций измерения для полноформатной оценки поверхности автомобиля.

Автоматизация и интеграция
Решение интегрируется с роботизированными системами обработки и маркировки для организации полного автоматического цикла от обнаружения до автоматической постобработки (например, роботизированная шлифовка). Высокая позиционная точность поддерживает автоматизацию последующих операций.
