Толщиномер для металла capaNCDT DTV

для тонкого материалапереноснойбесконтактный

Обзор
Система capaNCDT DTV обеспечивает бесконтактное измерение вариации толщины диска (DTV) с использованием емкостных датчиков перемещения. Система поддерживает синхронное многодорожечное измерение вращающихся тормозных дисков и предлагается как стационарное/бортовое решение, а также в виде портативного кейса DTV для мобильного контроля качества и проверок по гарантии.

Ключевые области применения

• Контроль качества на испытательных стендах
• Дорожные испытания и НИОКР
• Осмотры в мастерских и проверки по гарантии
• Разработческие и ресурсные испытания тормозных систем

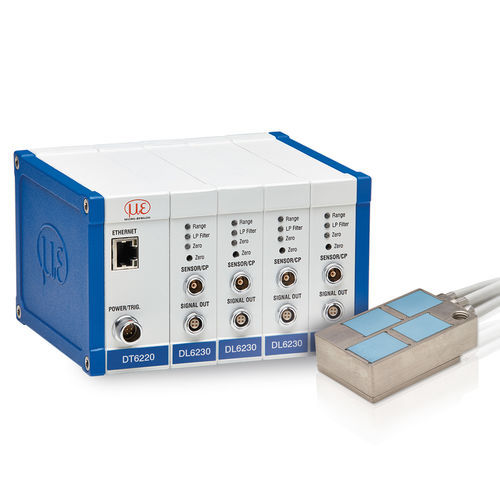

Концепция датчика (CSH1,4FL)
Многоканальный датчик CSH1,4FL объединяет четыре емкостных канала в компактном корпусе для синхронного измерения четырёх дорожек. Датчики можно располагать зеркально по обе стороны диска для получения точных значений толщины. Керамическое субстратное основание защищает чувствительные элементы от механических и тепловых нагрузок и обеспечивает температурную стабильность.

Контроллер и интерфейсы
Каналы датчиков обрабатываются синхронно контроллерами, такими как DT6220 (или 2‑канальный контроллер для портативного кейса). Выходы данных включают аналоговые каналы и цифровые интерфейсы (Ethernet, EtherCAT). Настройка и управление доступны через встроенный веб‑интерфейс.

Портативный кейс DTV
Портативный измерительный кейс содержит 2‑канальный контроллер с лицензией на ПО, два емкостных датчика с кабелями и монтажный комплект, обеспечивая полный мобильный измерительный канал для быстрой оценки DTV на ПК или ноутбуке на месте.

Программное обеспечение и эксплуатация

• Полный пакет ПО для DTV с функцией оценки в реальном времени
• Алгоритмы маскировки отверстий диска и режимы оценки без энкодера
• Веб‑интерфейс для простой настройки и мониторинга

Технические характеристики

• Принцип измерения: емкостная оценка толщины с обеих сторон (принцип разности)
• Многодорожечность: несколько пар датчиков или интегрированные многоканальные датчики (CSH1,4FL)
• Динамическая полоса: до 20 kHz (значение для системы); пример конфигурации CSH1 + DT6220 — до 5 kHz (-3 dB)
• Интерфейсы: аналоговые выходы, Ethernet, EtherCAT
• Сценарии применения: стендовые испытания, дорожные тесты, мастерские, мобильные измерения
• Портативный комплект: 2‑канальный контроллер, лицензия ПО, датчики, кабели, монтажный набор
