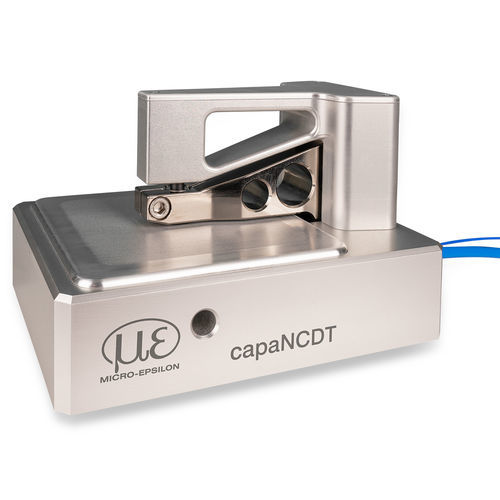

Толщиномер для пленки capaNCDT TFG6220

для тонкого материаланастольныйемкостный

Обзор
Емкостная система TFG6220 измеряет толщину электропроводящих пленок (например, батарейных) с высокой точностью. Вакуумное устройство удерживает и выравнивает образец, обеспечивая поверхность‑эталон без складок. Блок поставляется в виде предварительно собранной единицы и предназначен для офлайн‑выборочного контроля качества.

Основные функции

• Вакуумное выравнивание пленки для удаления складок и обеспечения повторяемого расположения
• Измерительная скоба с двумя емкостными датчиками и встроенной измерительной вставкой для простой эталонизации
• Сбор данных и визуализация через sensorTOOL (веб‑интерфейс)

Применение
Быстрая офлайн‑проверка толщины проводящих пленок для контроля качества и мониторинга процесса, например батарейных пленок.

Технические характеристики

• Разрешение: 10 nm
• Повторяемость: 1 µm
• Измеряемая толщина пленки: < 1 mm
• Принцип измерения: компенсация показаний двух емкостных датчиков
• Подготовка образца: внешнее вакуумное устройство для выравнивания и фиксации
• Конфигурация: предварительная сборка, готово к эксплуатации
• Программное обеспечение: sensorTOOL для визуализации и настроек
