Линейный датчик перемещения capaNCDT 61x4

бесконтактныйемкостныйаналоговый

Обзор

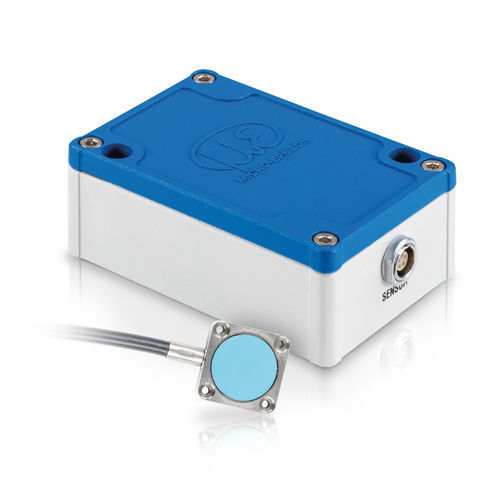

capaNCDT 61x4 — активная емкостная система для измерения перемещения, расстояния и положения. Система состоит из датчика с интегрированным предусилителем, прочного кабеля датчика и компактного контроллера. Длина кабеля калибруется на заводе, система готова к использованию без калибровки на месте. Доступны кабели длиной до 15 м, что делает систему пригодной для длинных путей передачи сигнала в автоматизированных приложениях.

Модификации / Контроллеры

• capaNCDT 6114: активная емкостная система с аналоговым выходом 0...10 В (защита от короткого замыкания). Опции: ±5 В, 10...0 В. Разработан для передачи сигнала на большие расстояния с кабелем до 15 м.
• capaNCDT 6124: активная емкостная система с интерфейсом RS485 в дополнение к аналоговому выходу; предназначена для приложений, требующих надежной цифровой связи на больших длинах кабеля.

Датчик
Активный плоский датчик выполнен в корпусе из нержавеющей стали с керамическим измерительным элементом. Интегрированный кабель уменьшает занимаемое место при монтаже и повышает механическую стабильность. Гибкая, но прочная проводка облегчает интеграцию в подвижные применения, такие как роботы и цепи-держатели кабелей (drag chains).

Применения

• Измерения на роботах (подвижные задачи, движущиеся кабели)
• Измерения с направлением по цепям-держателям кабелей
• Промышленная автоматизация
• Машиностроение
• Производство полупроводников

Характеристики / Технические спецификации

• Диапазон измерения: 2 мм
• Линейность: макс. 2 µm
• Разрешение: макс. 0,3 µm
• Выходы: аналоговый (0...10 В; опции ±5 В, 10...0 В) или RS485 (в зависимости от модификации)
• Максимальная длина кабеля датчика: до 15 м (калибровка на заводе)
• Прочный кабель датчика, пригодный для цепей-держателей кабелей и роботов
• Интегрированный предусилитель для улучшения качества сигнала
• Готов к использованию без калибровки на месте
