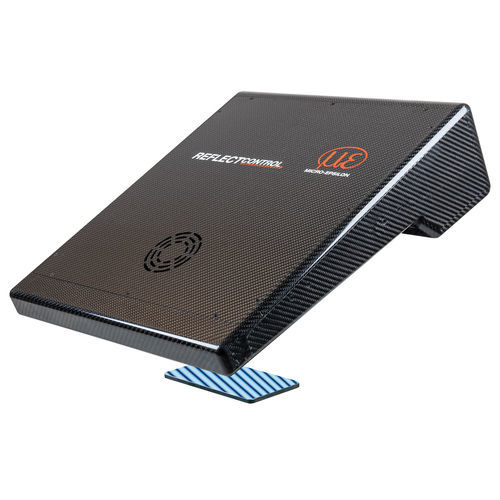

Система контроля для отражающей поверхности reflectCONTROL

3Dавтоматизированнаядля обнаружения дефектов поверхностей

reflectCONTROL используется для контроля поверхности блестящих объектов. Модель RCS110-245 со встроенным контроллером доступна для стационарных измерений или встраивания в машины. Этот компактный датчик отображает полосатый рисунок, который зеркально отражается от поверхности объекта измерения в камерах датчика. Отклонения на поверхности вызывают отклонения от этого полосатого рисунка, которые оцениваются программным обеспечением и отображаются в виде изображения кривизны. GigE Vision позволяет передавать изображения поверхности в широкий спектр программных пакетов обработки изображений для дальнейшего анализа. Для полностью автоматизированных задач контроля поверхности и обнаружения дефектов больших компонентов используется предлагается роботизированная комплексная система автоматизации reflectCONTROL. Прикрепленный к роботу датчик направляется в соответствующие зоны для контроля поверхности. Комплексный пакет программного обеспечения включает все необходимые инструменты от конфигурации и оценки измерений до отображения обнаруженных дефектов, наложенных на CAD-модель детали.
