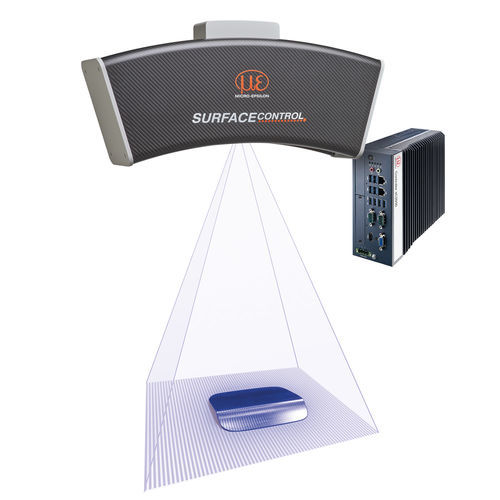

Датчик изображения 3D surfaceCONTROL 3D 2500

для распознавания объектовдля обнаружения присутствиядля выявления неисправностей

Обзор
Датчик 3D-снэпшот surfaceCONTROL 3D 2500 выполняет прямые 3D-измерения геометрии, формы и контроля поверхности на диффузно отражающих поверхностях. Применим в автоматизированных inline-, at-line-решениях и в метрологической лаборатории. Система использует проекцию полос/структурированного света; снятые изображения передаются на внешний контроллер (SC2500) для быстрой генерации 3D-данных. Три модели покрывают разные поля измерения.

Ключевые особенности

• Большое поле измерения для крупногабаритных деталей: до 650 x 495 мм
• Большая глубина измерительного диапазона: до 300 мм
• Время захвата от 0,5 с
• Повторяемость до 3,0 µm; наивысшая заявленная точность до 0,5 µm
• Снятые изображения обрабатываются внешним контроллером и преобразуются в 3D-данные
• Три варианта моделей для разных полей измерения
• Цифровые интерфейсы (через контроллер SC2500): GigE Vision / GenICam
• Полевые/сетевые интерфейсы (через 2D/3D Gateway): Gigabit Ethernet (GigE Vision / GenICam), USB2.0, PROFINET, EtherCAT, EtherNet/IP

Контроллер и программное обеспечение

• Контроллер: SC2500 для быстрого вывода данных по Gigabit Ethernet
• 2D/3D Gateway II обеспечивает подключение к промышленным шинам (EtherNet/IP, PROFINET, EtherCAT)
• Программные инструменты: 3DInspect, DefMap3D, InspectionTools для точных 3D-измерений и проверки поверхности
• Совместимость с GigE Vision/GenICam и полный SDK для интеграции

Применения

• 3D-измерение геометрии и формы, контроль поверхности диффузно отражающих материалов
• Inline- и At-Line-контроль качества, мониторинг процессов и автоматизация
• Бесконтактное измерение в Stop & Go процессах
• Проверка формы, положения и характеристик поверхности

Технические характеристики

• Принцип измерения: проекция полос/структурированного света (3D snapshot)
• Макс. поле измерения: до 650 x 495 мм (зависит от модели)
• Глубина измерительного диапазона: до 300 мм
• Время захвата: от 0,5 с
• Повторяемость: до 3,0 µm; наивысшая точность до 0,5 µm
• Контроллер: SC2500 (быстрый вывод данных)
• Интерфейсы: GigE Vision / GenICam (SC2500); GigE Vision / GenICam, USB2.0, PROFINET, EtherCAT, EtherNet/IP (2D/3D Gateway)
• Доступен в трёх моделях для покрытия различных полей измерения

Изображения
Фотографии продукта демонстрируют захват фрагментного (fringe) узора, цветовую 3D-визуализацию в ПО и быстрый вывод 3D-данных.
