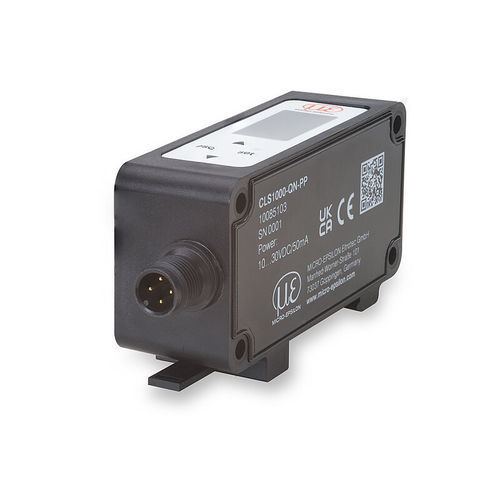

Оптический датчик свет optoCONTROL CLS1000

для суровых природных условийс аналоговым выходомоптоволоконный

Обзор
optoCONTROL CLS1000 — промышленный контроллер для приложений с волоконно‑оптическими датчиками. Доступен в вариантах, покрывающих коммутационные выходы, безпотенциальные выходы, выходы напряжения и тока. Модели поддерживают NPN, PNP и Push‑Pull выходы и могут поставляться с триггером или без него.

Доступные версии

• CLS1000-QN: антивалентные коммутационные выходы (Q / QN) для безопасного поведения при обрыве провода.
• CLS1000-2Q: два независимо настраиваемых коммутационных выхода с отдельными порогами.
• CLS1000-OC: оптопара (безпотенциальный) для гальванической развязки выходной цепи.
• CLS1000-AU: аналоговый выход по напряжению (0 … 10 В, свободно масштабируемый) плюс дополнительный коммутационный выход.
• CLS1000-AI: аналоговый выход по току (0 … 20 мА или 4 … 20 мА, масштабируемый) плюс дополнительный коммутационный выход.

Работа и конфигурация
Ввод в эксплуатацию может выполняться непосредственно на контроллере или посредством внешнего teach‑in. Два 4‑значных цифровых индикатора отображают шаги программирования, состояния и установленные/фактические значения для быстрой настройки и диагностики.

Ключевые функции и режимы

• Несколько режимов teach‑in: до 7 для QN/2Q/OC и до 9 для AU/AI, что обеспечивает точное обнаружение очень тонких структур в отражённом или пропущенном световых режимах.
• Переключаемые типы выходов: NPN, PNP и Push‑Pull, выбираемые в зависимости от требований приложения.
• Опции триггера: доступны версии с триггером и без; поддерживается несколько типов триггеров.

Примечания по аналоговым выходам

• AU: выход по напряжению 0 … 10 В, свободно масштабируемый, функционирует как выход интенсивности для простого переработки сигнала.
• AI: выход по току 0 … 20 мА или 4 … 20 мА, масштабируемый, функционирует как выход интенсивности; дополнительно имеется коммутационный выход.

Безопасность и развязка

• CLS1000-QN: антивалентные выходы обеспечивают безопасность при обрыве провода.
• CLS1000-OC: оптопара обеспечивает безпотенциальное переключение и гальваническую развязку.

Загрузки и настройка
Технические паспорта, руководства по настройке и модель‑специфичная документация доступны для загрузки и помогут при выборе и установке.

Технические характеристики

• Семейство продуктов: optoCONTROL CLS1000
• Доступные варианты: CLS1000‑QN, CLS1000‑2Q, CLS1000‑OC, CLS1000‑AU, CLS1000‑AI
• Конфигурации выходов: переключаемые NPN, PNP, Push‑Pull
• Коммутационные выходы: QN = антивалентные; 2Q = два независимых выхода; OC = оптопара (безпотенциальная)
• Аналоговые выходы: AU = 0 … 10 В; AI = 0 … 20 мА или 4 … 20 мА
• Режимы teach‑in: до 7 (QN/2Q/OC), до 9 (AU/AI)
• Пользовательский интерфейс: два 4‑значных цифровых индикатора для программирования, статусов и значений
• Область применения: контроллер для волоконных датчиков в режимах отражения и пропускания
