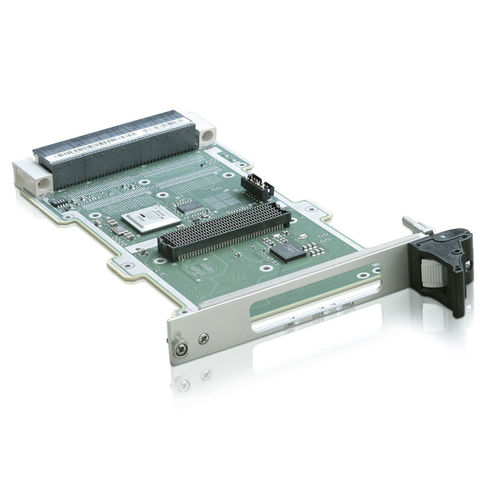

несущая плата 3U VPX для мезонинных плат ПЛИС (FMC) VITA 57
Для реализации пользовательских интерфейсов с помощью VX3830 заказчик разрабатывает свою ИС с помощью инструментов Xilinx® и проектирует конкретную FMC. Образ ПЛИС загружается из флэш-памяти на VX3830 или в FMC. Для облегчения разработки и обеспечения безопасности развертывания также предусмотрена аварийная FLASH-память.
VX3830 оснащен ПЛИС Xilinx® Virtex®-5 FPGA (XC5VLX20T) с конечной точкой PCIe и пользовательскими входами/выходами. VX3830 подключает свою конечную точку FPGA к объединительной плате через канал x4 PCIe gen 2 (P1 Wafers 1 - 4 - вариант сборки по умолчанию). Выбор между шириной x4 или x1 PCIe настраивается пользователем.
VX3830 выпускается в виде платы полезной нагрузки 3U VPX с конвекционным или кондукционным охлаждением. Для ее работы требуются шины питания +5 В и +12 В. VX3830 является членом экосистемы VPX Ecosystem компании Kontron и квалифицирована с SBC VX3230 и VX3030. Kontron также предлагает слот VITA 57 FMC для продуктов VME.
Kontron также предлагает комплект для разработки, содержащий: FMC-SER0 - образец FMC с областями обмотки, простую ПЛИС IP и Linux rpm с драйверами, утилитами и тестовыми программами. Этот набор позволяет проводить нерегрессионные тесты и является основой для создания собственных производных.
---
