Управляемая плата коммутатора Ethernet

24 портаEthernetуровня 2

Обзор продукта

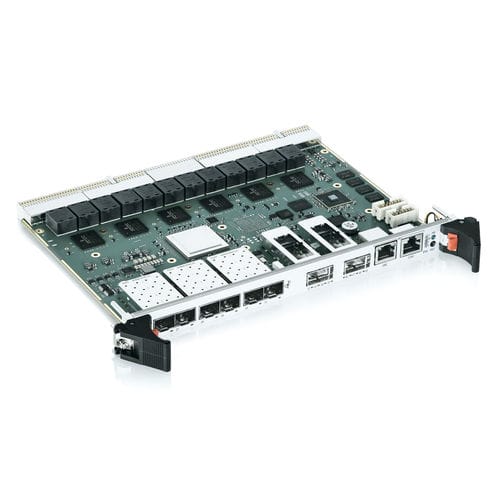

CP6940 — полностью управляемый коммутатор Ethernet 1/10/40 Гбит для встроенных систем 6U CompactPCI® и VME. Разработан для долгосрочных программ и работы в жестких условиях, поддерживает расширенный диапазон рабочих температур и подходит для высокопроизводительных многопроцессорных серверов в аэрокосмической, оборонной и промышленных сетях. Разработка и производство в Европе компанией Kontron.

Совместимость и конструкция
CP6940 является преемником моделей CP6924 и CP6930 и соответствует стандартам PICMG 2.16 и VITA 31.1. Конструкция основана на Broadcom single‑chip технологии коммутатора в сочетании с отдельным высокопроизводительным микроконтроллером QorIQ® для разделения плоскостей передачи и управления.

Ключевые возможности

• Полностью управляемый Layer 2 и Layer 3 switching (1/10/40 GbE)
• Несколько опций uplink: QSFP+, SFP+, SFP, RJ45
• 24 расширенных fabric‑каналов для backplane/RTM (PICMG2.16 / VITA31.1)
• 4 MByte интегрированный буфер пакетов с интеллектуальной MMU для burst‑нагрузок multicast
• Поддержка hot‑swap, IPMI, SNMP, встроенные тесты и возможности обслуживания

Производительность и архитектура
Неблокирующая архитектура с линейной пропускной способностью для всех размеров пакетов. Динамическое распределение памяти и поглощение всплесков через MMU оптимизируют пропускную способность для multicast. Отдельный управляющий процессор предотвращает узкие места и обеспечивает возможность обновлений прошивки и расширения TSN.

Управление и сетевые функции
Полный набор средств управления: SNMP, CLI (Telnet/SSH), in‑band и out‑of‑band управление (Ethernet/RS232), IPMI. Маршрутизация и коммутация: IPv4 (опционально IPv6), OSPF, RIP, VRRP, статическая маршрутизация, VLAN, LAG (802.3ad), QoS (802.1p), варианты Spanning Tree (STP, RSTP, MSTP, PVST, RPVST), BFD, multicast forwarding и синхронизация времени (802.1AS).

В комплекте / примечательные элементы

• Поддержка QSFP+ (40G или 4×10G) и SFP+ мульти‑скоростных модулей (1/2.5/5/10G)
• Фронтальные uplink: RJ45 и SFP 1G
• Поддержка Rear Transition Module: CP-RIO6-923

Технические характеристики (кратко)
Модель: CP6940
Форм‑фактор: 6U CompactPCI® / VME, 4HP одиночный слот
Fabric‑интерфейс: PICMG2.16, VITA31.1
Порты: опции 40G (QSFP+) или 1/10G (SFP+/SFP), 24× 10/100/1000 Base‑T на backplane/RTM
Буфер пакетов: 4 MByte интегрированный
Потребление: макс. 60 W
Габариты (В x Ш): 233.5 mm x 160 mm
Охлаждение: Forced Air Cooling
Температура эксплуатации: -40°C до +70°C (в описании изделия: до +85°C в зависимости от конфигурации)
MTBF: 138,000 ч @ 30°C (MIL‑HDBK‑217 FN2)
Поддержка RTM: CP-RIO6-923

Примечания
Европейский дизайн и производство. Доступна версия L2‑only для стандартных условий эксплуатации.

Характеристики / технические данные

• Модель: CP6940
• Функция: 1/10/40 GbE Layer 2/3 коммутатор, полностью управляемый
• Технология коммутатора: Broadcom single‑chip + QorIQ® микроконтроллер
• Оптимизация для multicast с интеллектуальной MMU
• Управление: SNMP, CLI, IPMI V1.5, in‑band/out‑of‑band, RS232
• Протоколы: IPv4/IPv6 (опционально), OSPF, RIP, VRRP, статическая маршрутизация, VLAN, LAG, QoS, варианты STP, BFD
• Окружение: VITA 47 класс EAC6 V2; -40°C до +70°C
• Питание: макс. 60 W
• Охлаждение: принудительная вентиляция
• Габариты: 233.5 mm x 160 mm
• RTM / расширения: поддержка CP-RIO6-923
