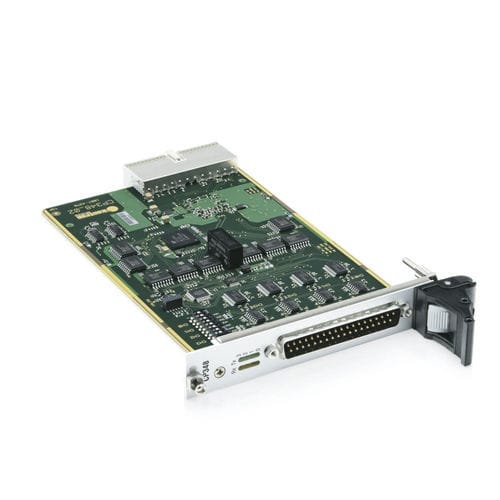

Плата контроллера многоканальной связи CP348

CompactPCIпоследовательнаяRS-232

Обзор
CP348 — 3U CompactPCI плата контроллера последовательных интерфейсов с четырьмя каналами, разработанная для plug & play. Основана на энергоэффективном Quad UART Exar XR17V354 и обеспечивает четыре независимых последовательных канала, каждый из которых может быть настроен как RS232, RS422 (полный дуплекс) или RS485 (полудуплекс). Доступны стандартная и расширенная температурные версии.

Ключевые особенности

• Exar XR17V354 Quad UART, совместимость 16550 UART
• Настройка по каналу: RS232, RS422 (полный дуплекс), RS485 (полудуплекс)
• Изоляция 2 kV между I/O и системой
• Фронтальный разъём 37-контактный DSUB; кабель-адаптер DSUB37 → 4× DSUB9 доступен как аксессуар
• Разъёмы и API совместимы с CP347 (требуется обновление драйвера при миграции)
• Поддержка ОС: Windows 10, Linux, VxWorks; другие ОС по запросу

Информация о продукте
CP348 реализует четыре независимо управляемых последовательных канала и совместима с 16550 UART. Каждый канал может быть индивидуально настроен для работы в RS232, RS422 или RS485. Плата использует 37-контактный DSUB фронтальный разъём и обеспечивает 2 kV изоляцию между I/O и хост-системой. В качестве аксессуара предлагается кабель-адаптер DSUB37 → 4× DSUB9. Разъёмы и API CP348 совместимы с CP347; для миграции требуется обновление драйвера.

Технические данные
Контроллер: Quad UART XR17V354
Характеристики: совместимость 16550 UART
Каналы: 4 независимо управляемых
Функции: RS232, RS422, RS485 (настраивается по каналу)
Фронтальная панель: 37-контактный DSUB разъём
Изоляция: 2 kV между I/O и системой
Поддержка ОС: Windows 10, Linux, VxWorks; другие ОС по запросу
Аксессуары: кабель-адаптер DSUB37 → 4× DSUB9
Наличие: стандартные и расширенные температурные версии

Характеристики / технические спецификации

• Контроллер: Exar XR17V354 (Quad UART)
• Совместимость UART: 16550 совместим
• Количество каналов: 4 независимых последовательных канала
• Поддерживаемые интерфейсы: RS232; RS422 (полный дуплекс); RS485 (полудуплекс) — настраивается по каналу
• Фронтальный разъём: 37-контактный DSUB (DSUB37)
• Изоляция: 2 kV между I/O и системой
• Поддержка ОС: Windows 10, Linux, VxWorks; другие ОС по запросу
• Совместимость: разъёмы и API совместимы с CP347 (требуется обновление драйвера)
• Аксессуар: кабель-адаптер DSUB37 → 4× DSUB9 доступен
• Варианты: стандартная и расширенная температурные версии
