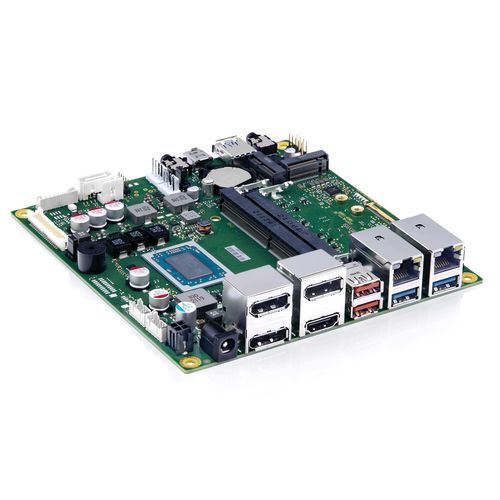

Материнская плата Mini-STX D3724-R mSTX

AMD Ryzen™ EmbeddedAMD Ryzen™ R2514AMD Ryzen™ Embedded R2314

Обзор D3724‑R mSTX — промышленная Mini‑STX материнская плата, поддерживающая SoC серии AMD Ryzen™ Embedded R2000 с интегрированной графикой AMD Radeon™ Vega. Плата разработана для компактных бесшумных систем с высокими графическими требованиями: медицинские дисплеи, казино, тонкие клиенты и ультракомпактные промышленные ПК. В зависимости от версии платы поддерживается до четырёх независимых 4K‑дисплеев.

Ключевые особенности

• Интегрированная AMD Radeon™ Vega Graphics (SoC)
• До 3x DisplayPort V1.4 (DP++) и 1x HDMI V2.0b
• Onboard eDP V1.4 и двухканальный 24‑битный LVDS (с общими трассами)
• Проект для безвентиляторной работы в компактных корпусах
• Поддержка Windows 10 / Windows 11 и Linux‑64

Преимущества

• Гибкая поддержка 4K‑многоэкранных конфигураций
• Mini‑STX форм‑фактор для экономии места
• Несколько вариантов SoC для подбора производительности и TCO
• Широкие возможности I/O и расширения (M.2, SATA, USB, гигабитный LAN)
• Управление жизненным циклом и обслуживание, ориентированные на промышленные решения

Технические данные (кратко)

• Модель: D3724‑R mSTX
• Процессоры: AMD Ryzen™ Embedded R2000 (R2312 / R2314 / R2514 SoC)
• ОЗУ: 2x DDR4 2400/2666, до 32 ГБ (двухканальный режим)
• Графика & дисплей: интегр. AMD Radeon™ Vega; до 3x DPP V1.4 (DP++), 1x HDMI V2.0b, 1x eDP V1.4 (4K, совместно), 1x двухканальный 24‑бит LVDS (совместно)
• Хранение & расширение: 1x SATA III; 1x M.2 PCIe x4 (Key‑M); 1x M.2 Key‑E (WLAN/BT)
• Сеть & аудио: Intel® i210 + Realtek RTL8111H (GbE); Realtek ALC256
• Энергия: внешний/внутренний DC‑In (12 V или 19–28 V)
• ОС: Windows 10 / Windows 11 / Linux‑64
• Габариты & среда: Mini‑STX 140 x 148 мм; рабочая −10 °C … 60 °C; CE Class‑B, UKCA, cTÜVus
