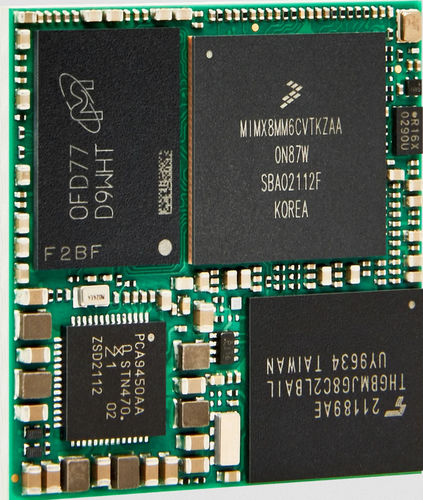

Компьютер на модуле размер S OSM-S i.MX8M Mini

ARM Cortex-M4ARM® Cortex A53Freescale i.MX8M

Описание продукта
OSM-S i.MX8M Mini от Kontron Electronics — компактный System-on-Module (SoM), соответствующий стандарту OSM. Как модуль для прямой пайки без разъёмов он обеспечивает экономичную автоматизированную сборку в форм-факторе OSM Size-S 30 x 30 мм.

Производительность и архитектура
Модуль оснащён процессором NXP i.MX8M Mini с 4x Arm® Cortex®-A53 @1,6 GHz и 1x Arm® Cortex®-M4 @400 MHz. Интегрированные 2D и 3D GPU обеспечивают аппаратное ускорение графики и плавный рендеринг HMI, а многопроцессорная архитектура поддерживает параллельную обработку для вычислительно и графически интенсивных встроенных приложений.

Коммуникационные интерфейсы
OSM-S предоставляют широкий набор интерфейсов: цифровые I/O, последовательные порты, PWM, два разъёма SDIO, 1x Gigabit Ethernet (RGMII), 2x USB 2.0 OTG, а также поддержку шин I²C, SPI, UART и интерфейсов аудио/дисплея для мультимедиа и HMI интеграции.

Области применения и преимущества
Разработан для встроенных проектов с ограничениями по месту и энергопотреблению: модуль сочетает энергоэффективные ядра Arm® с интегрированной графикой и гибкими I/O, ускоряя разработку и кастомизацию. Стандарт OSM и конструкция для прямой пайки снижают стоимость PCB и упрощают автоматизированное производство.

Ключевые особенности продукта

• 4x Arm® Cortex®-A53 @ 1,6 GHz и 1x Arm® Cortex®-M4 @ 400 MHz
• Интегрированные 2D и 3D GPU
• LPDDR4 до 4 GByte; eMMC до 128 GByte
• 1x 1 Gbit/s Ethernet (RGMII)
• Форм-фактор OSM Size-S 30 x 30 мм, для прямой пайки

Технические данные

• CPU: NXP i.MX8M Mini (4x Arm® Cortex®-A53 @1,6 GHz + 1x Arm® Cortex®-M4 @400 MHz)
• Память: LPDDR4 стандарт 4 GByte (опции 1/2 GByte)
• Хранение данных: eMMC стандарт 32 GByte (опции 4–128 GByte); NOR Flash 2 MByte; EEPROM 8 kB (64 kb)
• Сеть и интерфейсы: 1x GbE, 2x USB 2.0 OTG, 2x SDIO, 4x UART, 2x I²C, 2x SPI, 24x GPIO, 3x PWM, PCIe, SAI
• Дисплей/камера: MIPI DSI (4-lane) до 1920x1080@60fps; MIPI CSI (4-lane)
• Питание и среда: 5 V DC ±5%; напряжение I/O 1.8 V (опция 3.3 V); Linux типично < 1 W, макс < 3.5 W; рабочая температура -25 °C…+85 °C
• Безопасность и ОС: HAB Secure Boot, TrustZone, TRNG, RSA, AES, SHA; Embedded Linux (Yocto)
• Механика: OSM Size-S 30 x 30 mm; 332-контактная посадочная площадка (RM 1.25 mm)
