Управляемая плата коммутатора Ethernet VX6940

Ethernetуровня 2уровня 3

Обзор продукта

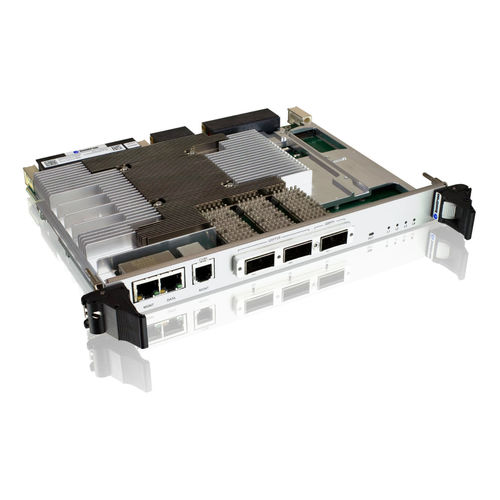

VX6940 — это 6U VPX non-blocking L2/L3 коммутатор на базе высокоплотного чипа Broadcom® 72 × 10GbE с поддержкой 100G uplink, обеспечивающий до 720 Gb агрегированной I/O пропускной способности. Соответствует профилю слота VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1, доступен в воздушно-охлаждаемых и conduction-cooled (жёстких) вариантах. Задняя оптическая связь поддерживается через опцию apertures VITA65 P6/J6. Модуль интегрируется с вычислительными узлами Kontron ARM и x86 для встроенных и критичных систем.

Ключевые моменты

• L2/L3 non-blocking коммутатор для долгосрочных программ и суровых условий
• Соответствие профилю слота VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1
• Вариант Data Center с SDN возможностями
• Фронтальные uplink: QSFP28 (100G), QSFP+ (40G), двойной 1000BASE-T (RJ45)
• Европейская разработка и производство; разработан в соответствии со стандартом SOSA™

Ethernet и бэкплейн
Фронтальная панель: двойной 1000BASE-T (RJ45) + два QSFP28 с поддержкой 100GBASE-KR4 + один QSFP+ с поддержкой 40GBASE-KR4. Бэкплейн: 2 × 100GBASE-KR4 и 15 × 40GBASE-KR4.

Охлаждение и фронтальные функции
Доступен в исполнениях VITA 47 air-cooled (0 до +55 °C) и VITA 47 conduction-cooled CC-4 (-40 до +85 °C). Фронтальная панель включает порты RJ45, клетки QSFP28/QSFP+, последовательный разъём RJ11, кнопку сброса и двуцветные светодиоды. Задняя оптическая связность через опцию VITA65 P6/J6.

Технические характеристики

• Модель: VX6940
• Форм-фактор: 6U VPX
• Коммутаторный чип: Broadcom® 72 × 10GbE высокоплотный
• Агрегированная I/O пропускная способность: 720 Gb
• Возможности uplink: 100G (QSFP28) и 40G (QSFP+)
• Профиль слота: VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1
• Фронтальные порты: двойной 1000BASE-T (RJ45), 2 × QSFP28 (100GBASE-KR4), 1 × QSFP+ (40GBASE-KR4)
• Бэкплейн: 2 × 100GBASE-KR4, 15 × 40GBASE-KR4
• Опции охлаждения: VITA 47 air-cooled (0 до +55 °C) и conduction-cooled CC-4 (-40 до +85 °C)
• Фронтальные функции: RJ11 serial, кнопка сброса, двуцветные LED
• Задняя оптическая связь: через aperture VITA65 P6/J6
• Варианты: air-cooled, conduction-cooled rugged, Data Center с SDN
• Целевые применения: мультимодальные активные/пассивные РАДАРы, SONARы, высокоразрешающие датчики и ресурсоёмкие встроенные системы
• Дизайн и производство: Европа
