Цифровой модуль входа/выхода

последовательныйRS-232USB

Описание продукта

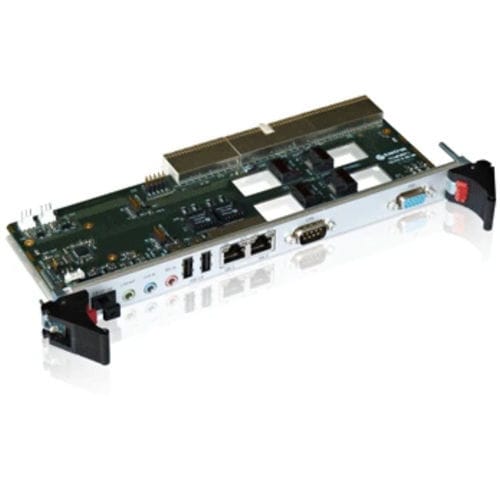

CP-RIO6-A — это 4HP Rear I/O интерфейс, разработанный для процессорных плат 6U CompactPCI CP6002, CP6003, CP6004, CP6005, CP6006 и CP6016. Модуль соответствует проприетарному RTM-пин-ауту Kontron и обеспечивает внешние подключения: USB, Ethernet, последовательный интерфейс, VGA, заголовки для USB-накопителей и SATA. Вариант CP-RIO6-A216 соответствует PICMG 2.16 и прокладывает два канала гигабитного Ethernet на backplane.

Ключевые характеристики

• Форм-фактор: 4HP Rear I/O модуль для 6U CompactPCI
• Совместимость: CP6002, CP6003, CP6004, CP6005, CP6006, CP6016
• RTM: проприетарный RTM-пин-аут Kontron
• Интерфейсы: USB, VGA, RS232, SATA, заголовки USB flash, HD-Audio
• Ethernet: 2x GbE (RJ45) на задней панели; CP-RIO6-A216: GbE на backplane (PICMG2.16)
• Доп. заголовки: управление вентиляторами, USB flash

Технические данные (сводка)

• Ethernet: 2x Gigabit Ethernet (RJ45) на задней панели; CP-RIO6-A216: Ethernet на backplane (PICMG2.16)
• Хранение данных: 2x заголовка USB flash; 4x SATA разъема для кабеля; нет локального HDD
• Последовательный порт: 1x RS232 на задней панели + заголовки
• Видео: VGA SUB-D на задней панели
• USB: 2x Type-A на задней панели; 2x заголовка USB flash
• Аудио: заголовок High Definition Audio
• Прочее: заголовок управления вентилятором
• Условия эксплуатации: рабочая температура 0–60°C; относительная влажность до 93%
