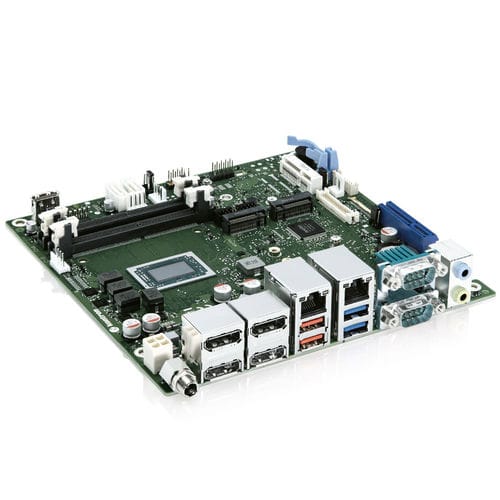

Материнская плата мини-ITX D3713-V/R mITX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded

Обзор продукта
Промышленная Mini‑ITX материнская плата D3713‑V/R mITX поддерживает процессоры AMD Ryzen™ Embedded V1000 и R1000 с интегрированной графикой AMD Radeon™ Vega. Плата разработана для встроенных и промышленных применений с высокими графическими требованиями — казино, медицинские дисплеи, тонкие клиенты и промышленные ПК — и в зависимости от варианта процессора может обеспечивать работу до четырёх независимых 4K‑дисплеев.

Ключевые особенности

• Интегрированная графика AMD Radeon™ Vega (SoC)
• До 4x DisplayPort V1.4 (включая DP++) и 1x eDP V1.4 (поддержка 4K)
• Двухканальный LVDS 24‑бит на плате
• Оптимизировано для безвентиляторной работы
• Поддержка M.2 Key‑B, M.2 Key‑M и Mini‑PCI Express®

Преимущества для OEM

• Широкий выбор SKU процессоров для подбора производительности и энергопотребления
• Длительный жизненный цикл продукта и поддержка обслуживания
• Полный набор опций ввода/вывода и расширений для кастомизации
• Техническая поддержка и инструменты интеграции для ускорения вывода на рынок
• Экономичная платформа для встроенных систем с несколькими дисплеями

Дисплей и графика

• Интегрированная AMD Radeon™ Vega Graphics в SoC
• До 4x DP V1.4 (до 2x DP++), 1x eDP V1.4 с поддержкой 4K
• 1x двухканальный 24‑битный LVDS для устаревших панелей
• Поддерживаемые комбинации дисплеев зависят от серий V и R (до четырёх независимых дисплеев)

Хранение и расширение

• Поддержка M.2 Key‑B и M.2 Key‑M (NVMe/SATA варианты)
• Разъём Mini‑PCI Express® и PCIe линии для беспроводных или I/O модулей

Платформа и процессоры
Поддерживает семейства AMD Ryzen™ Embedded V1000 и R1000 с несколькими SKU (V1202B, V1605B, V1807B, R1102G, R1305G, R1606G), обеспечивая выбор производительности CPU/GPU и теплового пакета.

Технические характеристики

• Процессоры: AMD Embedded V1202B; V1605B; V1807B; R1102G; R1305G; R1606G
• Чипсет: SoC
• Оперативная память: 2x DDR4‑3200 SO‑DIMM, до 32 ГБ
• Графический контроллер: Интегрированная AMD Radeon™ Vega Graphics
• Интерфейсы дисплея: До 4x DisplayPort 1.4 (включая DP++), 1x eDP V1.4 (4K), 1x двухканальный 24‑битный LVDS
• Аудио: Realtek ALC256, 5.1‑канальный HD аудио
• Ethernet: 1x Intel® i210LM (GbE), 1x Realtek RTL8111H
• USB: Несколько портов USB 3.2 Gen1/Gen2 и заголовков, USB 2.0 заголовки
• Серийные порты: 1x RS232/422/485, 3x RS232 (2x через заголовок)
• GPIO: Доступно через заголовок
• SATA: 2x SATA III (6 Gbit/s)
• Расширение: 1x M.2 PCIe x2 (Key‑M 2230/2242/2280), 1x M.2 PCIe x4 (Key‑B 2242/2252/2260/2280), 1x Mini‑PCIe (half/full), PCIe x4 Gen3
• Питание: Внешний/внутренний DC‑In 8–34 V (DC‑Jack / 4‑pin)
• Входное напряжение: DC 8 V–34 V (макс. 10 A / макс. 125 W)
• BIOS: AMI Aptio 5.x (UEFI)
• Watchdog: 2‑уровневый аппаратный watchdog (BIOS/OS)
• RTC: Встроенный
• Охлаждение: Предназначена для бесшумной (fanless) работы; при необходимости поддерживает 2x PWM вентиляторы
• ОС: Microsoft Windows 10, Linux 64‑bit
• Механика: Mini‑ITX 170 x 170 мм (6.7" x 6.7")
• Влажность: 5%–85%
• Сертификации: CE Class‑B, FCC‑B подтверждено; cTÜVus в соответствии с IEC62368‑1
