Цифровой модуль входа/выхода

последовательныйRS-232USB

Описание продукта

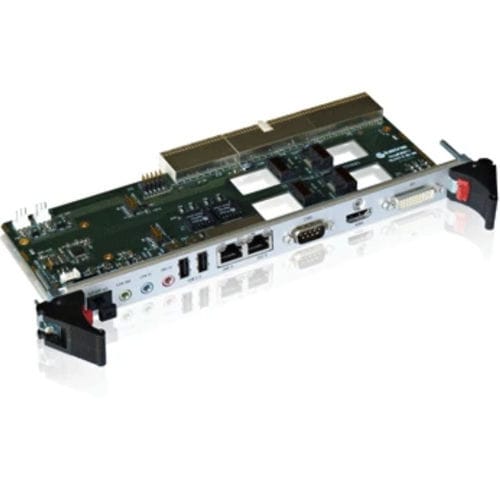

CP-RIO6-B — 4HP модуль Rear I/O (RTM), предназначенный для расширения внешних интерфейсов 6U CompactPCI процессорных плат. Обеспечивает внешние подключения: USB, Gigabit Ethernet, последовательный порт, DVI, HDMI, USB‑flash заголовки и SATA. Вариант CP-RIO6-B216 соответствует PICMG 2.16 и прокладывает два канала GbE rear I/O на бэкплейн.

Функции / интерфейсы

• Форм‑фактор: 4HP Rear I/O (RTM) для 6U CompactPCI
• Внешние интерфейсы: USB (Type‑A + flash‑заголовки), 2x Gigabit Ethernet (RJ45), DVI‑D, HDMI, SATA, RS232 / заголовки для последовательных интерфейсов, HD‑аудио заголовки
• Вариант: CP-RIO6-B216 — совместимость с PICMG2.16; GbE каналы выведены на бэкплейн
• Доп. заголовки: управление вентилятором, HD‑аудио и документированные обходные решения S/PDIF

Технические данные

• Ethernet: 2x GbE (RJ45) на задней панели; CP-RIO6-B216 прокладывает ETH на бэкплейн (PICMG2.16)
• USB: несколько USB‑портов на задней панели + 2x USB‑flash заголовка
• Видео: DVI‑D и HDMI разъёмы на задней панели
• SATA: SATA‑разъёмы для внешних дисков (подключение через кабель); внутреннего жесткого диска нет
• Серийный порт: RS232 на задней панели; дополнительные заголовки для RS422/RS485
• Аудио и прочее: заголовки High Definition Audio; заголовки для управления вентилятором
• Окружающая среда (типично): рабочая температура 0–60°C; относительная влажность до 93% (без конденсации) — см. паспорт для полных условий

Совместимость и применение

• Совместимые CompactPCI платы: CP6002, CP6003, CP6004, CP6005, CP6006
• Типичные применения: встроенные системы, промышленная автоматизация, стенды тестирования и измерений, коммуникационные устройства с требованием внешних USB/видео/хранения/Ethernet интерфейсов
• Примечание по интеграции: при необходимости маршрутизации Ethernet на бэкплейн (PICMG2.16) рекомендуется CP-RIO6-B216
