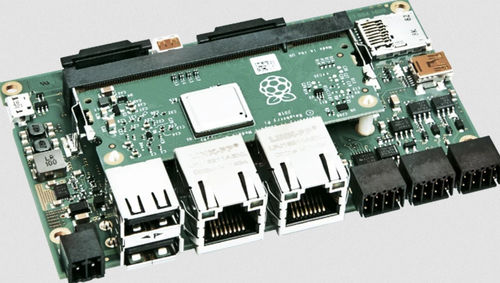

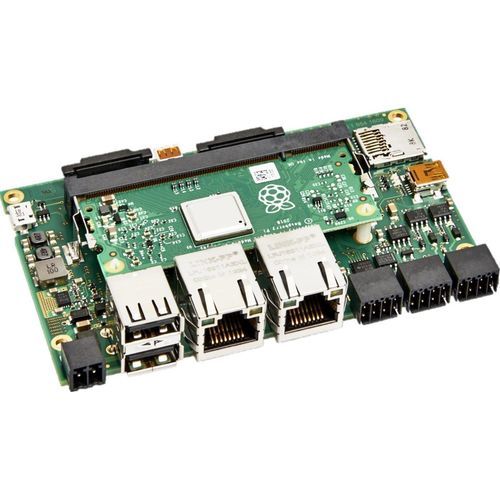

Одноплатный компьютер BTX BL Pi-Tron CM3+

Arm® Cortex®-A53 Quad-coreкарта микро-SDLinux

Обзор
BL Pi-Tron CM3+ от Kontron Electronics — промышленная базовая плата на базе Raspberry Pi Compute Module CM3+, оптимизированная для интеграции с CODESYS (IEC 61131-3). Открытые интерфейсы и современные средства безопасности обеспечивают защищённый обмен данными в сетях IIoT и в средах Industry 4.0, а поддержка сообщества Raspberry Pi упрощает сопровождение и обновления ПО.

Производительность и архитектура
Плата оснащена Broadcom BCM2837B0 (4x ARM® Cortex®-A53 @ 1,2 GHz), имеет 1 ГБ LPDDR2 RAM, опционно до 32 ГБ eMMC, 2 kB FRAM и 3D видеоускоритель. Модульная архитектура обеспечивает масштабируемость от прототипа до серийного производства и поддержку мультифункциональных I/O для сложных задач автоматизации.

Интерфейсы связи
Широкий набор промышленных интерфейсов позволяет использовать плату как шлюз, регистратор данных или контроллер HMI. Набор подключений включает Ethernet, USB, несколько последовательных шин, CAN и расширенные GPIO с поддержкой UART, I2C, SPI и PWM. Надёжная сигнализация и изолированные входы/выходы обеспечивают стабильную работу в тяжёлых промышленных условиях.

Области применения и преимущества
BL Pi-Tron CM3+ подходит для человеко‑машинных интерфейсов (HMI), промышленной связи, M2M-приложений, автоматизации зданий и домов, POS-терминалов, инфотейнмента и мобильных встроенных систем. Быстрое прототипирование, совместимость с open‑source ПО и поддержка CODESYS сокращают время разработки и повышают экономичность серийных решений. Возможна разработка адаптаций под заказ для оптимизации площади плат и стоимости серийного производства.

Ключевые особенности

• Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @ 1,2 GHz
• 1 ГБ LPDDR2 RAM
• До 32 ГБ eMMC (опционально)
• FRAM 2 kB (16 kbit)
• Интегрированный 3D видеоускоритель
• Интеграция с CODESYS для разработки ПЛК (IEC 61131-3)
• Открытые интерфейсы и современные функции безопасности для IIoT

Технические данные
CPU: Broadcom BCM2837B0 — 4x ARM® Cortex®-A53 @ 1,2 GHz, 3D Video Engine
LPDDR2 RAM: 1 ГБ
eMMC: до 32 ГБ опционально; Lite 8 ГБ (версии с eMMC не имеют слота microSD)
SD CARD: Compute Module CM3+ Lite — 1x microSD слот для ОС
FRAM: 2 kB
Ethernet: 2x 10/100 Mbit/s
USB: 2x USB 2.0 Host
I/O: 28x GPIO; до 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4‑bit)
DIO: 4x (24 V / до 800 mA)
Серийные порты: 1x RS232, 1x RS485
CAN: 1x CAN 2.0B
Дисплей: 1x DSI 2-lane; 1x Micro-HDMI 1.3a (до 1080p @30fps)
Тач: I²C
Камера: 1x CSI 2-lane (MIPI)
Питание: 24 V DC ±20 %
Потребление: 3,4 W … 9,6 W (без периферии)
Температура эксплуатации: 0 °C … +55 °C (без конденсации)
ОС: Raspbian Linux (не предустановлен)
Форм-фактор: 105,5 x 67 мм
RTC: на базе платы (CR1220)
Отладка: 1x консоль
Расширение: Raspberry Pi 40‑контактный GPIO хедер

Характеристики / Технические спецификации

• Модель: BL Pi-Tron CM3+
• CPU: Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @1,2 GHz с 3D Video Engine
• ОЗУ: 1 ГБ LPDDR2
• eMMC: до 32 ГБ опционально; Lite 8 ГБ
• Поддержка SD: Compute Module CM3+ Lite с 1x microSD для ОС
• FRAM: 2 kB (16 kbit)
• Программная экосистема: поддержка сообществом Raspberry Pi; совместимость с Raspbian
• Разработка: оптимизировано для CODESYS (IEC 61131-3)
• Применение: HMI, промышленная связь, M2M, автоматизация, POS, инфотейнмент, мобильные системы
• Готовность для промышленности: открытые интерфейсы, функции безопасности, надёжная связь
• Механика / тепло: промышленная конструкция с интегрированным охлаждением и усиленным корпусом
