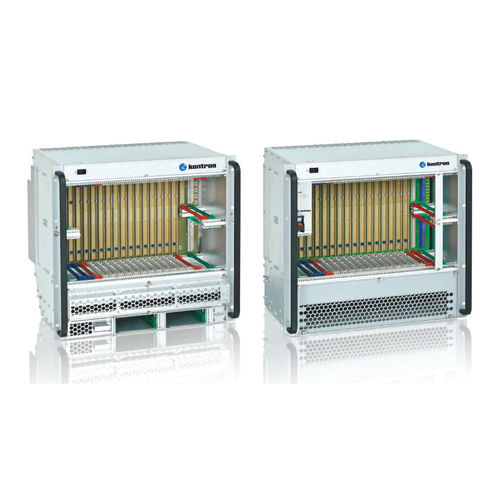

Крейт для монтажа в стойку CP-ASM10-PSB

19 дюймов10U84 HP

Краткое описание
CP-ASM10-PSB — это шасси CompactPCI с пакетно-коммутируемой шинной платой, соответствующей PICMG 2.16, разработанное для OEM‑приложений, требующих резервирования Ethernet‑коммутации и опционального управления системой. Поддерживает два сегмента CompactPCI по 7 слотов (всего 14 слотов узлов), горячую замену вентиляции и модульные варианты питания для промышленных коммуникационных систем.

Основные характеристики

• Высокопроизводительные hot-swap вентиляторы, средняя скорость потока ≈ 3 м/с
• До 4 блоков питания (до 4×250 W / суммарно ≈1000 W)
• 14 слотов узлов, организованных в два сегмента по 7 слотов
• 2 слота для Gigabit Ethernet switch (поддержка резервных карт switch)
• Опциональная плата мониторинга шасси / плата тревоги и опциональная поддержка IPMI

Технические данные
Expansion: 14 node + 2 switch
Power Supply: up to 4x 250 W / 3U
Housing: 84 HP / 10U
Alarm Card: Chassis monitor optional
IPMI: Optional

Характеристики / технические спецификации

• Форм-фактор / Корпус: 84 HP / 10U CompactPCI шасси
• Шина: Packet‑switched backplane по стандарту PICMG 2.16
• Расширение: 14 слотов узлов (два 7‑слотных сегмента CompactPCI)
• Слоты для switch: 2 слота для Gigabit Ethernet switch, поддержка резервных switch‑карт
• Охлаждение: hot-swap вентиляторы, ≈ 3 м/с средний поток воздуха
• Блоки питания: до 4 × 250 W (3U) — суммарно до ≈1000 W
• Мониторинг: опциональная плата мониторинга шасси / плата тревоги
• Управление системой: опциональная поддержка IPMI
• Рекомендуемые платы: использовать с CompactPCI платами Kontron, совместимыми с PICMG2.16
