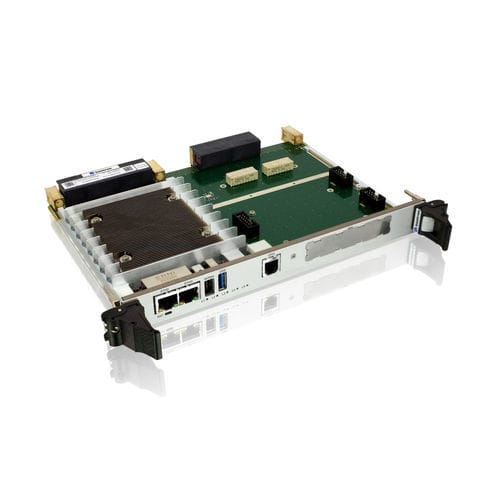

Одноплатный компьютер VPX VX6124

NXP QorIQ™ARMARM® Cortex™ A72 Quad Core

Обзор продукта
VX6124 — это вычислительный узел 6U OpenVPX ARM A72 на базе SoC NXP QorIQ Layerscape LX2160A. Он разработан для архитектур HPEC, требующих широкополосных дата-плейнов, средств цифровой безопасности и длительной эксплуатации в жестких условиях.

Ключевые моменты

• Производительность 200k+ DMIPS при тепловом бюджете SBC 30 W
• NXP QorIQ Layerscape LX2160A: 16 ядер ARM A72 @ 2,0 GHz
• До 32 GB DDR4 с ECC (типовая конфигурация: 16 GB dual-channel)
• Data plane: 40G BaseKR4; Control plane: 10G BaseKR
• Поддержка Arm TrustZone и Kontron AppProtect для защиты платформы
• Воздушное охлаждение оптимизировано для Kontron XMC-GPU91 Radeon™ E9171 (прибл. +1,2 TFlops)
• Поддержка расширения XMC и опции тестового стенда, совместимого с SOSA

Технические характеристики

• Модель: VX6124 — вычислительный узел 6U OpenVPX ARM A72
• Процессор: NXP QorIQ Layerscape LX2160A, 16-core, 30 W TDP
• Кэш: 8 MB
• Память: до 32 GB DDR4 (ECC), типичное исполнение 16 GB dual-channel
• Хранилище: 32 GB eMMC на плате
• Data plane: двойные порты Dual 40/100GBASE-KR4 (40G BaseKR4)
• Expansion plane: x4 PCIe Gen2; слоты расширения: XMC
• Control plane: 10GBASE-KR и 1000BASE-T порты
• I/O: SATAIII, USB2.0 (двойной), USB3.0, RS-232 UART, GPIO, XMC I/Os
• Совместимость бэкплейна: SLT6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-10.6.3-0 и MOD6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-12.6.3-2
• Охлаждение: VITA 47 air-cooled (0/+55°C) и conduction-cooled CC-4 (-40/+85°C)
• Передняя панель: 2x RJ-45 10/100/1000Base-T(X), USB3 Type-A, RS-232 на iX коннекторе, RJ11 с GPIO, кнопка Reset, двуцветные светодиоды

Применение и интеграция

• Обработка данных высокой пропускной способности и HPEC-системы на периферии
• C4ISR, слияние данных с датчиков и обработка сигналов в реальном времени
• Прототипирование 40G data plane и тестовые стенды, совместимые с SOSA
• Длительные развертывания в жестких условиях с вариантами air- или conduction-cooled

Скачивания и поддержка

• Datasheet и User's Guide доступны в качестве продуктовой документации. Для интеграции, кастомизации и информации о долгосрочных поставках обращайтесь в Kontron.
