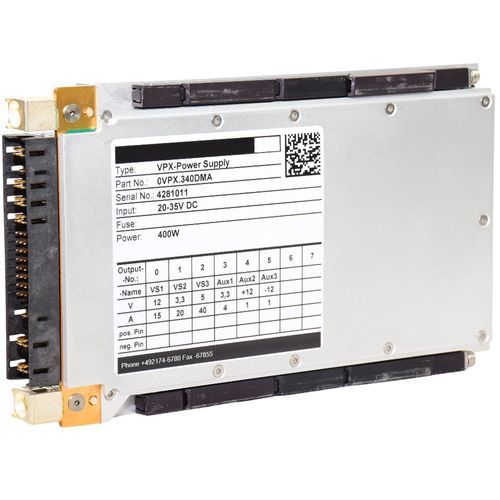

Источник электропитания 3U VPX340

DC/DCрегулируемыйс несколькими выходами

Обзор
Блоки питания VPX от WIENER — это кондуктивно охлаждаемые коммерческие (COTS) однофазные преобразователи, спроектированные в соответствии со спецификацией VITA 62.0 и предназначенные для интеграции в стандартные VPX-шасси, соответствующие габаритам VITA 46.0. Серия VPX340 обеспечивает до 400 Вт с высокой эффективностью и широким диапазоном входного напряжения и протестирована по профилям MIL-STD для авиационных и суровых наземных применений. Встроенная интеллектуальная система обеспечивает мониторинг и управление через I²C и Micro-USB для интеграции в систему и обслуживания.

Ключевые особенности

• COTS VPX-блок питания с кондуктивным охлаждением для авиационных и rugged-приложений
• Соответствует VITA 62.0; укладывается в стандартный корпус VITA 46.0 (3U x 4HP)
• Высокоэффективный однофазный преобразователь; широкий диапазон входного напряжения (15–40 В)
• Протестирован по MIL-STD-461, MIL-STD-704, MIL-STD-1275 и MIL-STD-810 для жестких условий эксплуатации
• Встроенный микроконтроллер с мониторингом через I²C и интерфейсом Micro-USB для связи/обновления прошивки

Варианты (примеры)

• VPX340DMA — 400 Вт VPX VITA 62 блок питания; тесты MIL-STD-461, -704, -1275; стандартное акриловое конформное покрытие; вход 28 В DC. Пример выходов: VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A.
• VPX340DMAP — та же электрическая конфигурация с париленовым покрытием (не RoHS); вход 28 В DC; те же MIL-STD тесты.

Технические данные (таблица)
Соответствие: спецификация VITA 62; тестирование соответствия MIL-STD-461, MIL-STD-704, MIL-STD-1275 (в соответствии с VITA 62, пар. 3.2.1); испытания на стойкость по MIL-STD-810; стандартное акриловое конформное покрытие (другие покрытия по запросу).
Мощность и КПД: до 400 Вт; КПД до 90% (≈87% при полной нагрузке 400 Вт). Вход: 15 V … 40 V DC (типично 28 V DC); защита от обратной полярности.
Защиты: управление защитами на основе контроля напряжения: защита от перенапряжения, недонапряжения, перегрузки по току и перегрева.
Управление и контроль: управление на базе микроконтроллера; шина I²C для мониторинга состояния, входных и выходных напряжений/токов и температур; разъем Micro-USB для связи и обновления прошивки.
Механика: 100.0 mm x 168.5 mm x 19.56 mm; вес 0.60 kg.

Технические характеристики

• Форм-фактор: VITA 62 VPX блок питания, соответствует габаритам VITA 46.0 (3U x 4HP)
• Выходная мощность: 400 W (средний класс мощности)
• КПД: до 90% (≈87% при 400 W)
• Диапазон входного напряжения: 15 V — 40 V DC; типичное опорное 28 V DC
• Пример выходов (вариант): VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A
• Защиты: OVP, UVP, OCP, OTP; защита от обратной полярности
• Стандарты / Ruggedization: соответствие VITA 62; тестирование MIL-STD-461, MIL-STD-704, MIL-STD-1275; испытания MIL-STD-810; конформное покрытие (акрил стандарт; другие по запросу)
• Мониторинг и связь: встроенный микроконтроллер; мониторинг по I²C; Micro-USB для связи и обновления прошивки
• Охлаждение: кондуктивное охлаждение для интеграции в VPX-шасси
• Габариты и вес: 100.0 mm x 168.5 mm x 19.56 mm; 0.60 kg
