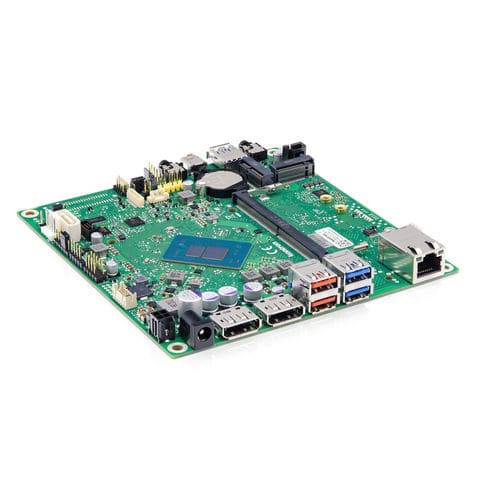

Материнская плата Mini-STX K3921-H mSTX

Intel® Core™ i seriesIntel® Apollo LakeIntel® Core™ i3-N305

Обзор продукта
Материнская плата mSTX с продлённым жизненным циклом K3921‑H поддерживает процессоры Intel® Core™ i3 и серию Intel® N (Alder Lake N, Twin Lake) и интегрирует графику Intel® UHD Gen12 (Intel® Xe). На борту — 2x DisplayPort 1.4, 1x DisplayPort через фронтальный USB‑Type‑C и встроенный eDP V1.4b. Поддерживается до трёх независимых дисплеев (макс. 2×4K + 1×FHD). Имеются M.2 Key‑M (PCIe + SATA) и M.2 для WLAN/Bluetooth (PCIe/CNVi). Фронтальный USB‑C поддерживает PowerDelivery Sink, USB 3.2 Gen1 и DisplayPort Alternate Mode (DPoC). Подходит для Thin Client и компактного корпуса SMARTCASE™ S501; все компоненты рассчитаны на круглосуточную эксплуатацию 24/7.

Ключевые особенности

• Поддержка процессоров Intel® Twin Lake
• Поддержка DDR5‑4800 SODIMM до 32 ГБ
• Графика Intel® UHD Gen12 на базе Intel® Xe (24 EUs)
• До 2x DisplayPort 1.4 + 1x DisplayPort через USB‑C (DPoC) + eDP на борту
• M.2 Key‑M (PCIe + SATA) и M.2 Key‑E для WLAN/CNVi
• Разработано с учётом бесшумной (безвентиляторной) работы, где применимо

Преимущества

• Непрерывность жизненного цикла и сопровождение продукта для долгосрочных проектов
• Полный набор I/O и опций расширения для компактных систем
• Техническая поддержка и управление обновлениями от Kontron
• Снижение трудозатрат на интеграцию для Thin Client и компактных промышленных решений

Технические характеристики

• Процессор: Intel® Processors N‑series (варианты SoC: N100 / i3‑N305 / N355 / N150 в зависимости от SKU)
• Оперативная память: 1x DDR5‑4800 SODIMM до 32 ГБ, non‑ECC
• Графика: Intel UHD Gen12 (Intel® Xe), 24 EUs
• Видео‑выходы: До 2x DisplayPort 1.4 + 1x DisplayPort через фронтальный USB‑C (DPoC) + eDP V1.4b (до 4K)
• Хранилище/расширение: 1x M.2 Key‑M (PCIe x1 Gen3 + SATA) для NVMe/SATA SSD; 1x M.2 Key‑E для WLAN/CNVi/Bluetooth
• USB: Несколько портов USB 2.0 / USB 3.2 Gen1 / Gen2; фронтальный USB‑C с PD Sink и DPoC
• Ethernet: Gigabit (Realtek RTL8111H)
• Аудио: Realtek ALC256 HD‑кодек
• SATA: 1x SATA III (6 Gbit/s)
• Питание: Внешние/внутренние DC‑In опции; USB‑C PD Sink (до 20V/100W)
• BIOS: AMI Aptio 5.x (UEFI)
• Форм‑фактор: Mini‑STX (140 × 148 мм)
• Условия эксплуатации: 0 °C–50 °C; 5%–85% влажности
• Сертификации: В планах cTÜVus (IEC62368‑1), CE Class B, UKCA, проверка FCC‑B
