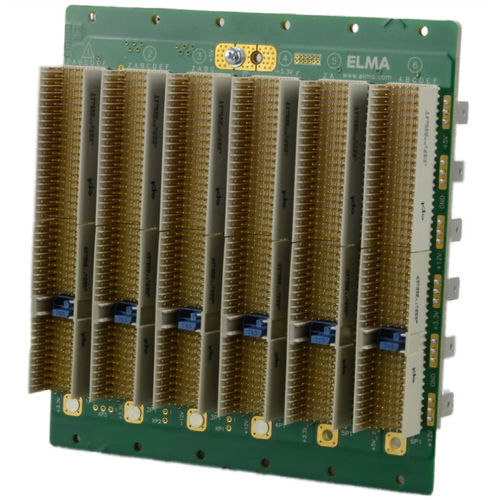

Системная плата CompactPCI CP-BP-KIT

CPCIPICMG01-05 посадочных мест

Обзор
Серия CP-BP-KIT предоставляет бэкплейны CompactPCI для работы на 33 МГц с 2–8 слотами. Версии с 2–5 слотами доступны для шины 66 МГц. Количество слотов может быть расширено до 10–21 с помощью опции мост (bridge). Имеются варианты с 32-битным маршрутизированием с задними I/O и с 64-битным маршрутизированием. Поддерживаются hot-swap и системное управление через IPMI. Бэкплейны CP-BP-KIT обладают хорошими EMI-показателями.

Питание и подключение
В комплект входят платы подключения питания с разъёмами Positronic P47 или M24/8 и модули для межсоединения с бэкплейнами. Такое решение обеспечивает механическую гибкость, исключает дополнительную проводку для упрощения монтажа и повышает долговременную надёжность.

Поддерживаемые стандарты

• PICMG 2.0 R3.0 CPCI Core Specification
• PICMG 2.1 R2.0 Hot Swap Specification
• PICMG 2.9 R1.0 System Management Specification (IPMI)

Технические характеристики

• Серия: CP-BP-KIT (комплект бэкплейнов CompactPCI)
• Частота шины: 33 МГц (стандарт для 2–8 слотов); 66 МГц доступна для вариантов 2–5 слотов
• Число слотов: стандарт 2–8; расширяемо до 10–21 с помощью опции bridge
• Маршрутизация: варианты 32-бит с задним I/O и 64-бит
• Управление: поддержка hot-swap (PICMG 2.1) и IPMI (PICMG 2.9)
• Разъёмы питания: Positronic P47 или M24/8
• Комплектация: платы подключения питания и модули межсоединения (без дополнительной проводки)
• EMI: разработано с учётом хороших EMI-характеристик
